这是2021年初做的一个新风系统案例。

• 地址：北京西城区西直门附近商住两用-成铭大厦。


• 面积：180平米，共计两层。

• 要求：高于国标风量设计。

• 风口噪音36分贝以下。

• 物业要求室内承重墙，和梁严禁开孔。

以上条件还是非常苛刻的。尤其复式面积较大，不能有任何穿墙穿梁破坏结构的施工。

• 首先我要了解客户的基本情况。人员数量，热水所使用的设备，比如说燃气热水器还是其他方式。对新风系统的要求和理解等等。

• 然后要研究客户的装修设计的布局图纸。

• 更重要的是要了解客户的墙体量体的结构。这一点非常重要。

• 还有要了解客户的吊顶天花布局。

• 最后还有相关的暖通设备布局，比如说空调点位路径分析。




综合上述条件，做主机的选型和选位。

主机的选型选位在新风系统当中是非常重要的。

一定要综合各个因素做出合理的选择。

主机选位它关系着取风的质量，梁体的结构安全还有管路的顺畅程度。

也就是说选位选型合理，基本你设计的新风系统就已经成功一半以上了。

而往往在机型选择主机选位上边。很多客户和服务商。都以固有的观念去先定主机，去套户型。

比如说我就用某某吊顶机型，房型结构所有的条件通通不考虑，只选择一个品牌。觉得就已经成功了，而且很固执的这样认为，其实这种情况是设计不好新风系统的。

好的设计就是要有足够的主导权，能够天马行空的去做出想象来并能实现平稳落地。如果所有框架被限定死，那才真正是巧妇难为无米之炊。

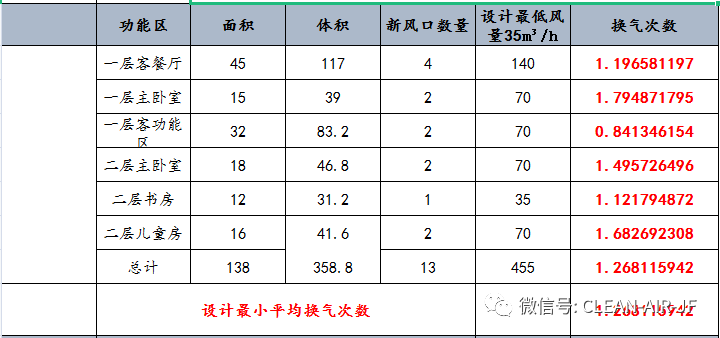

设计的新风量：

设计部分：

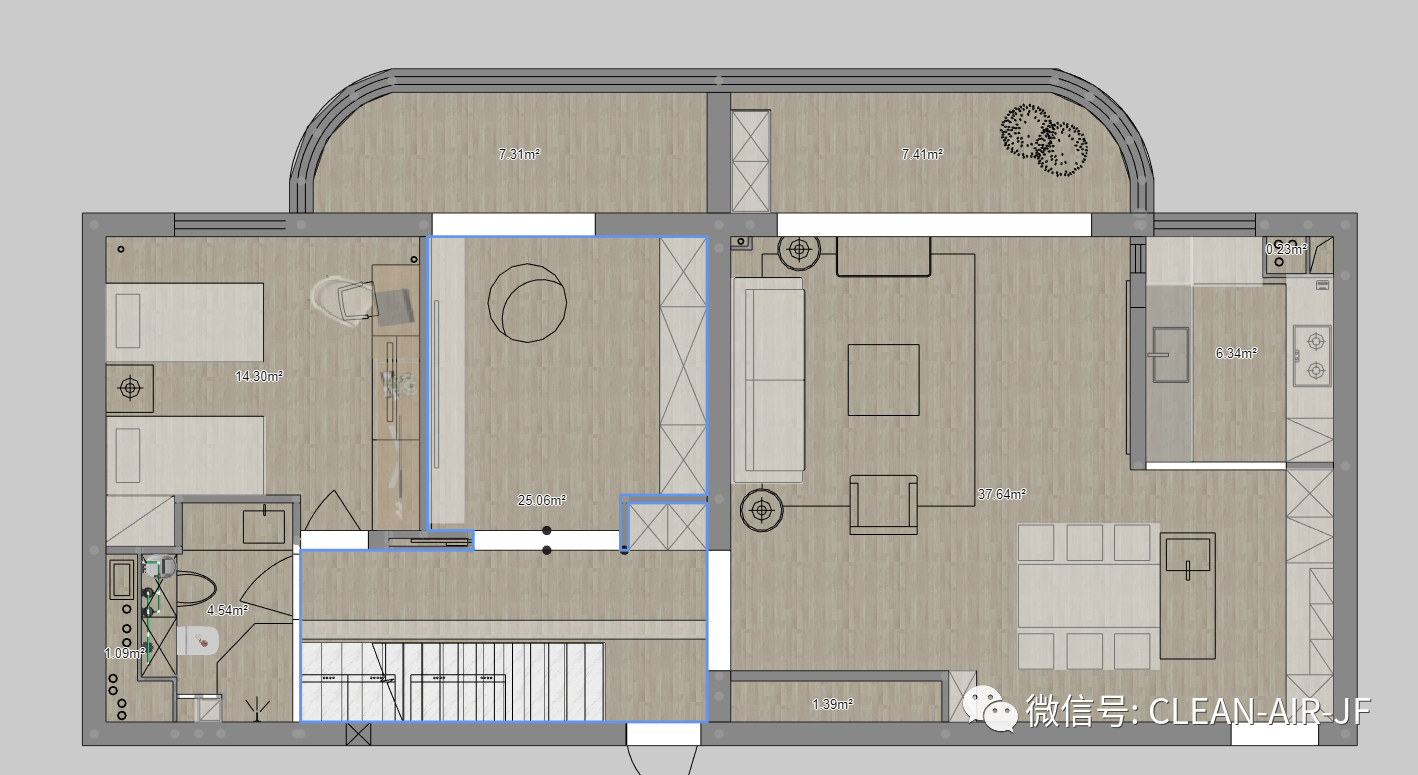

  平面图布局图一层

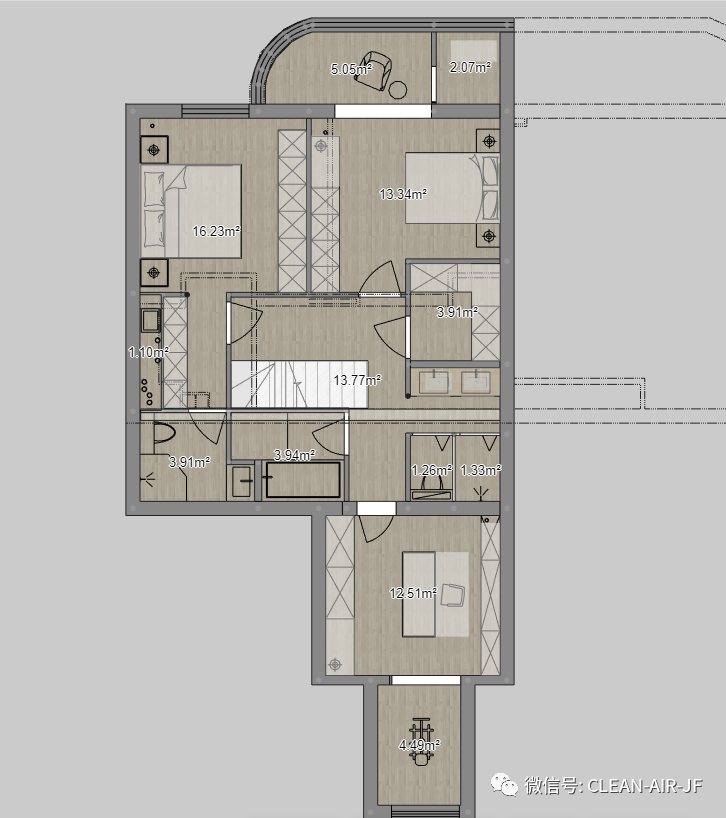

平面布局图二层

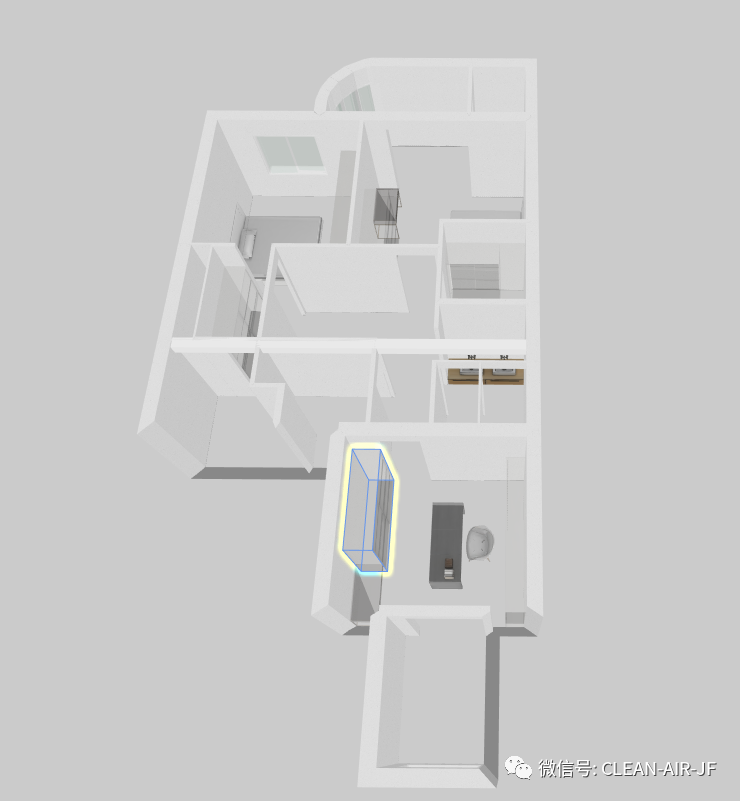

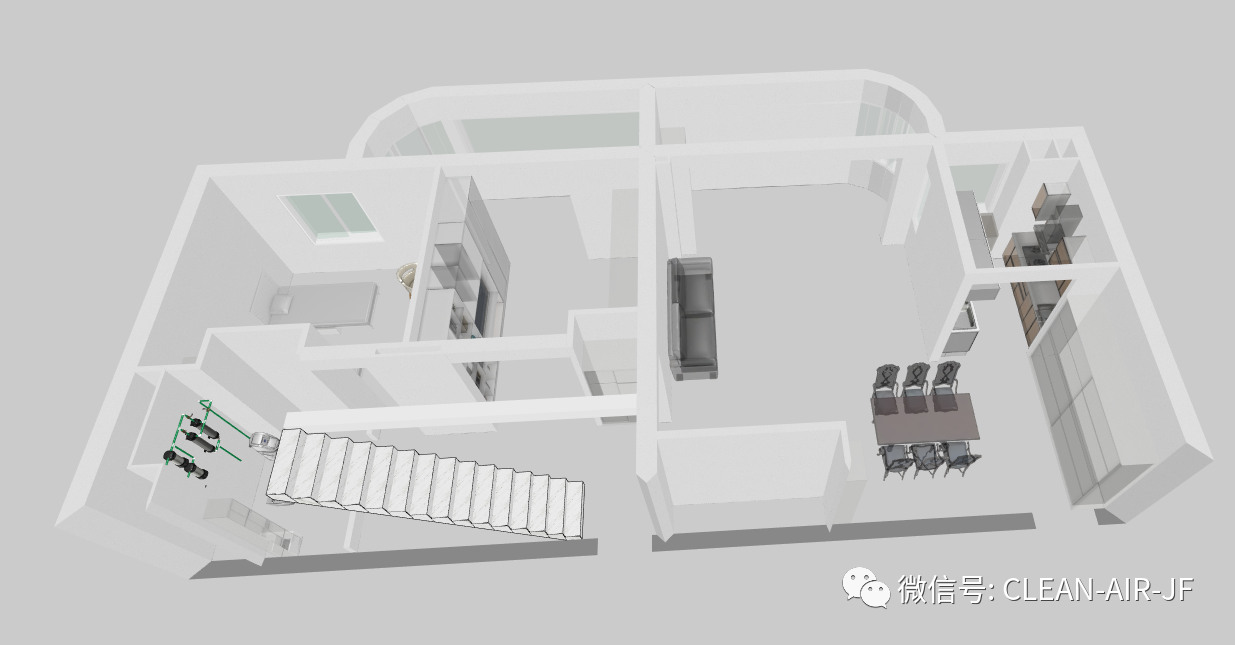

立体平面图一层

 立体平面图二层

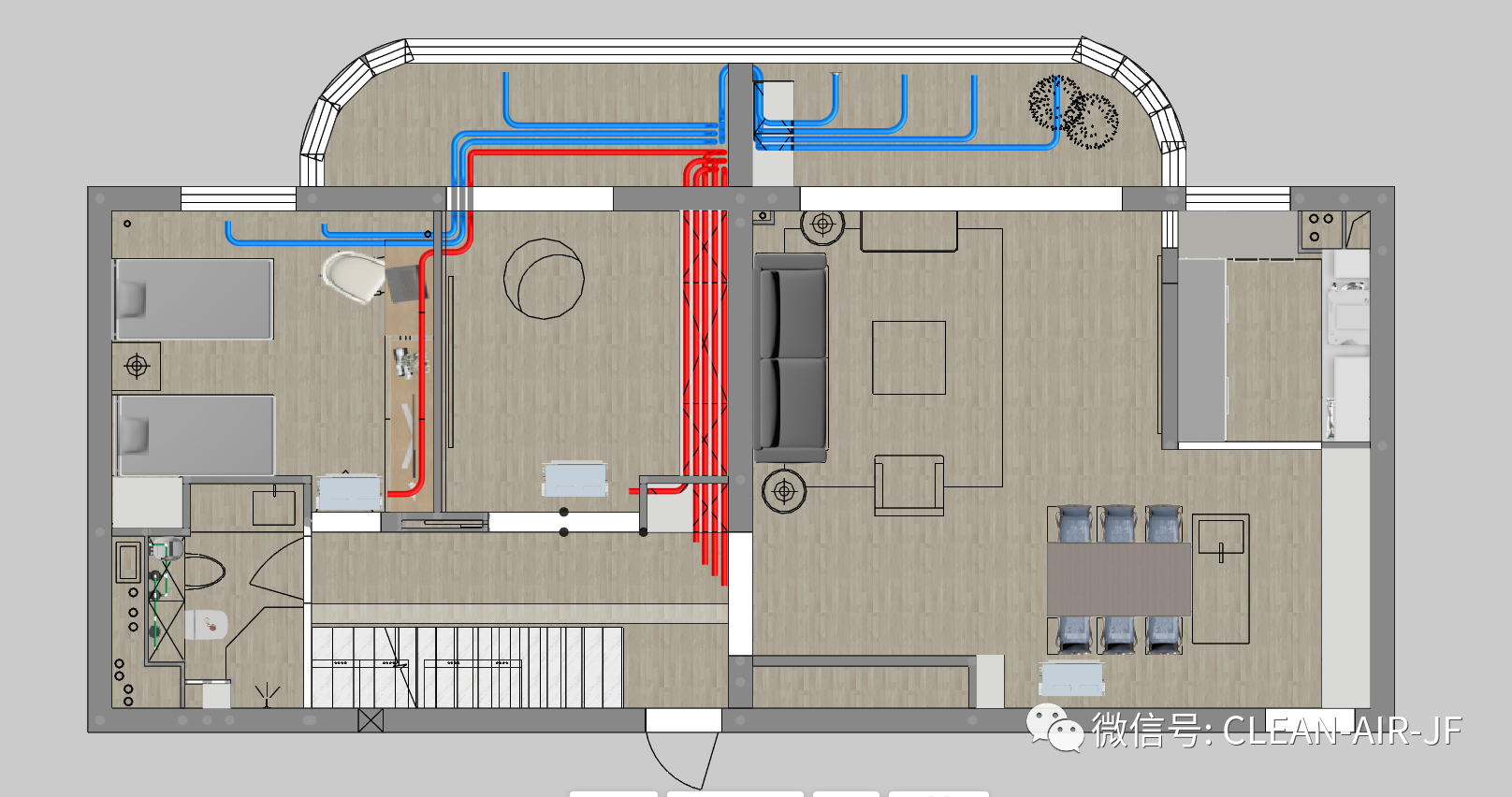

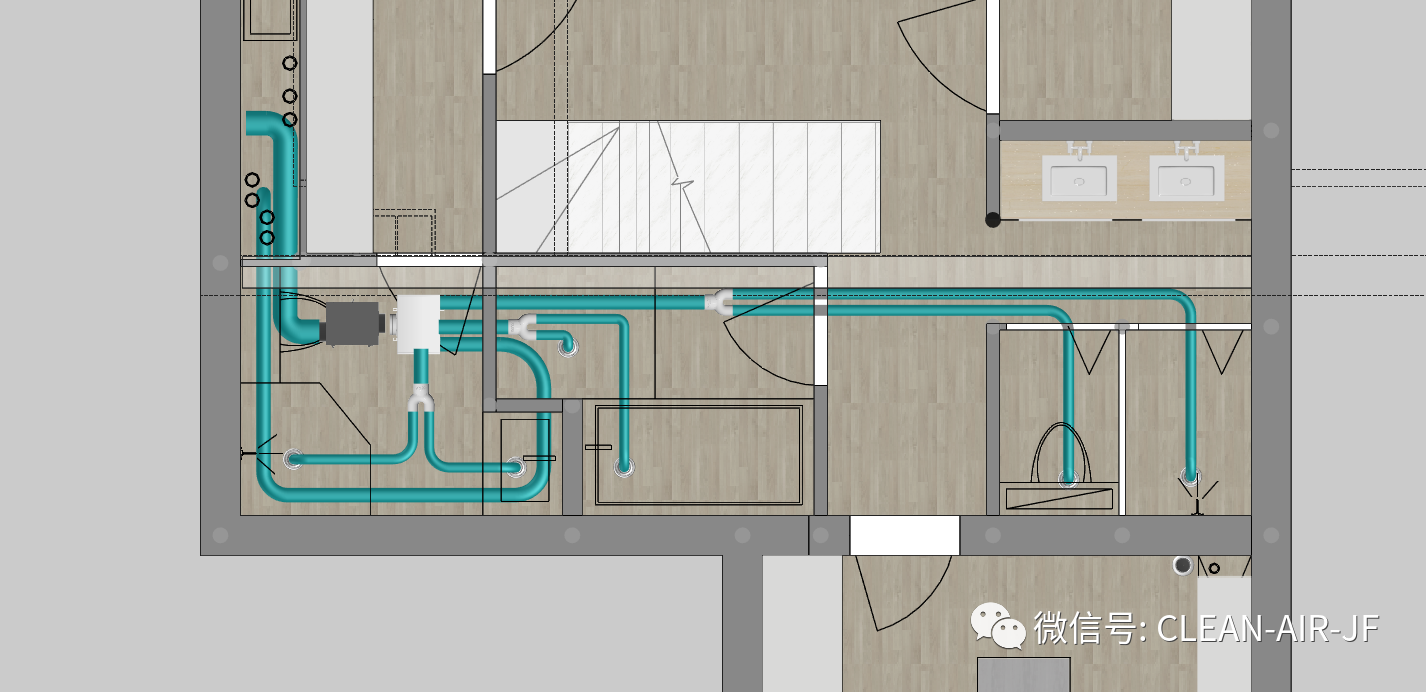

 新风布局图一层

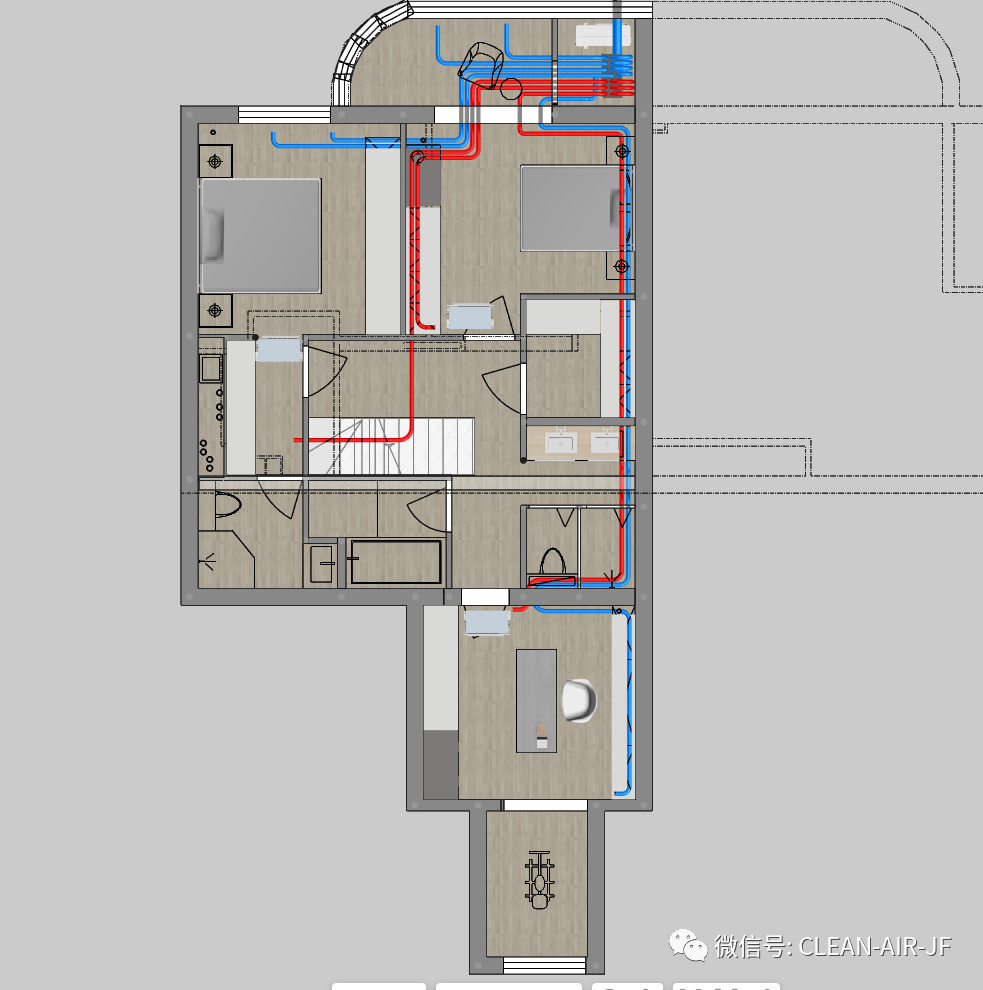

二层

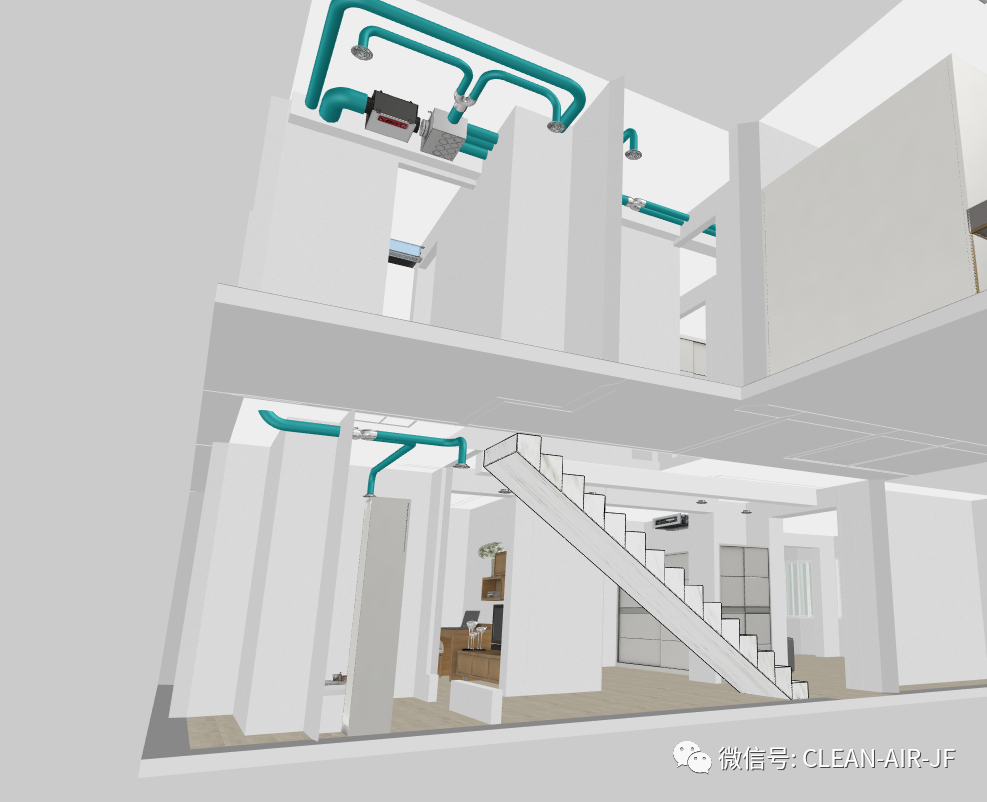

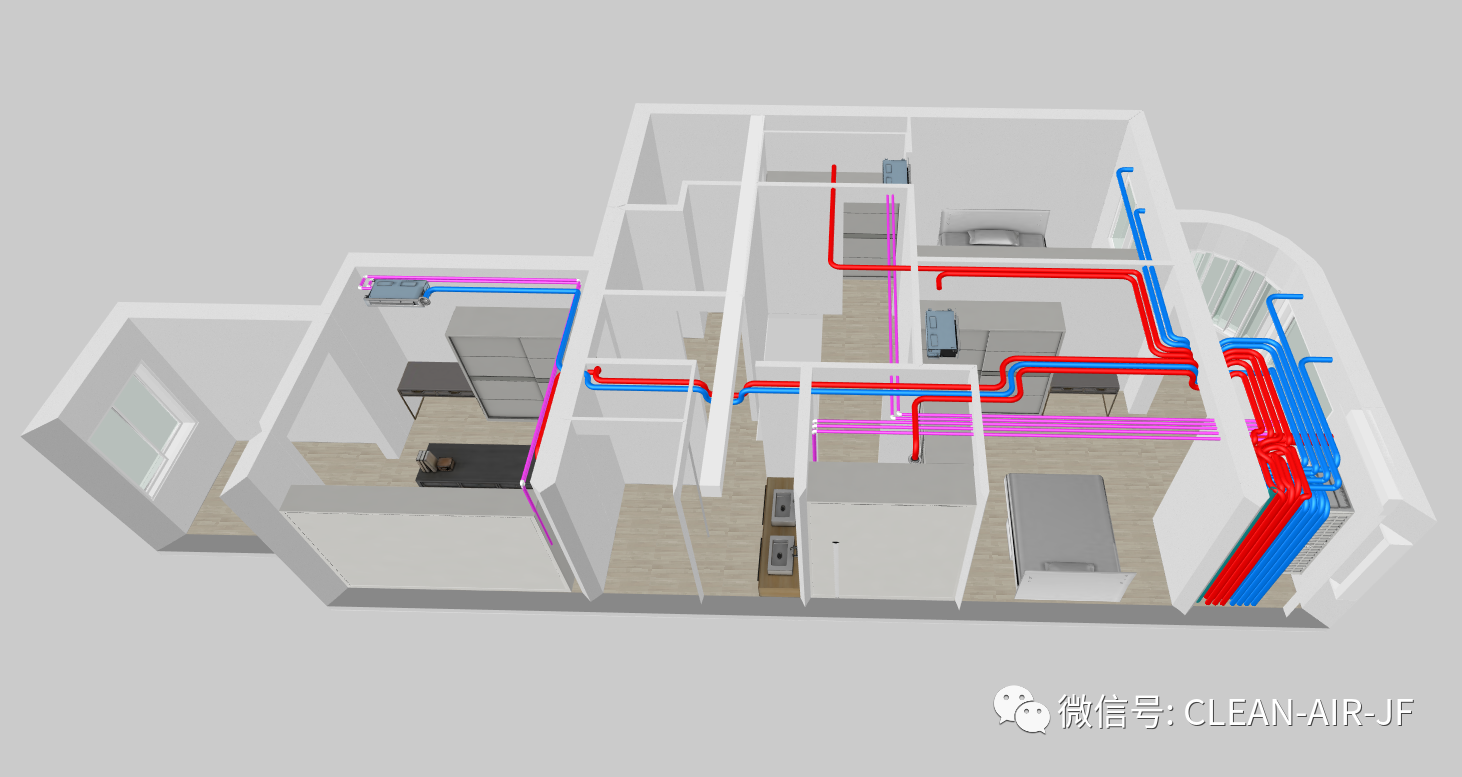

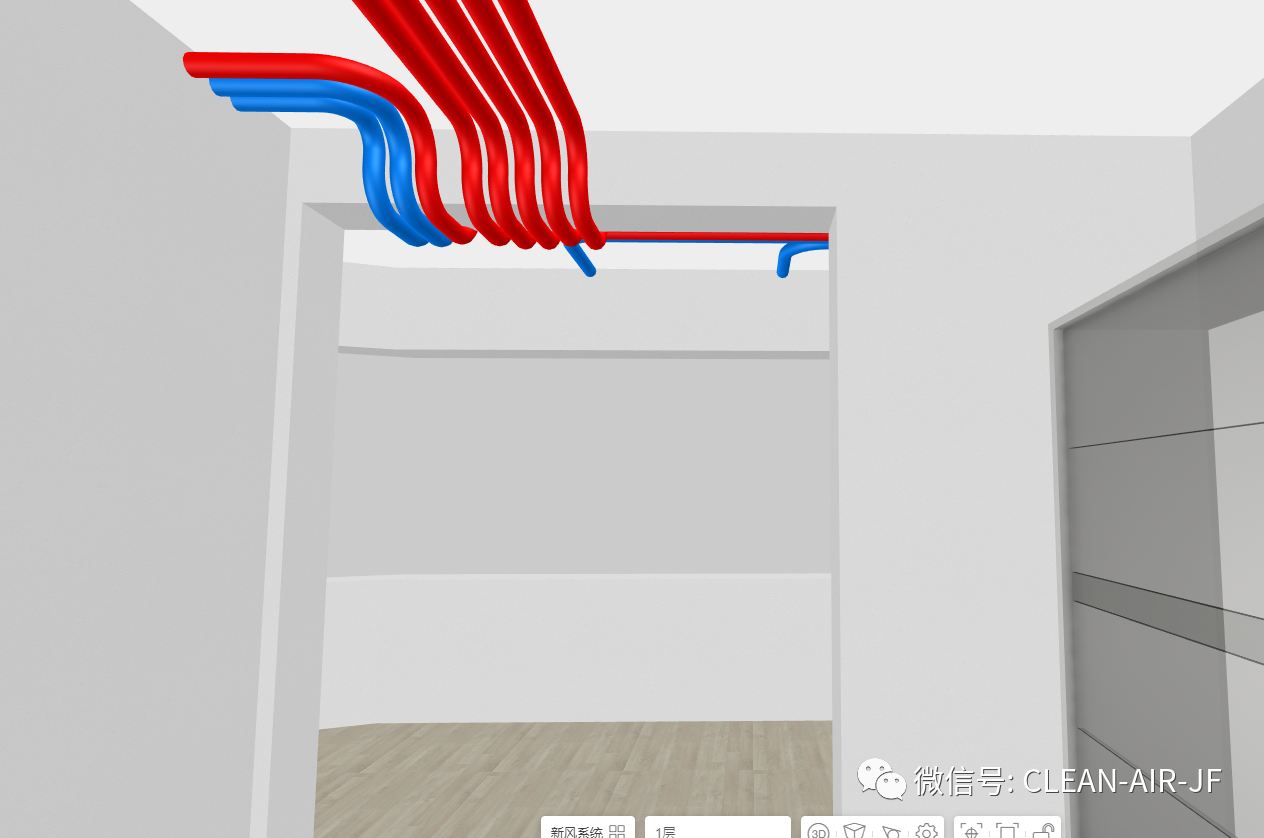

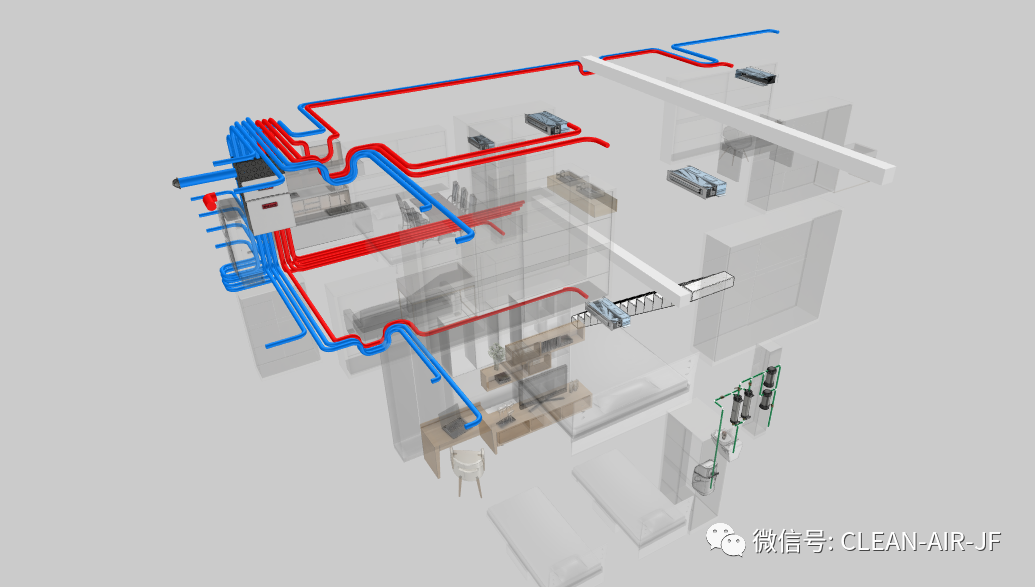

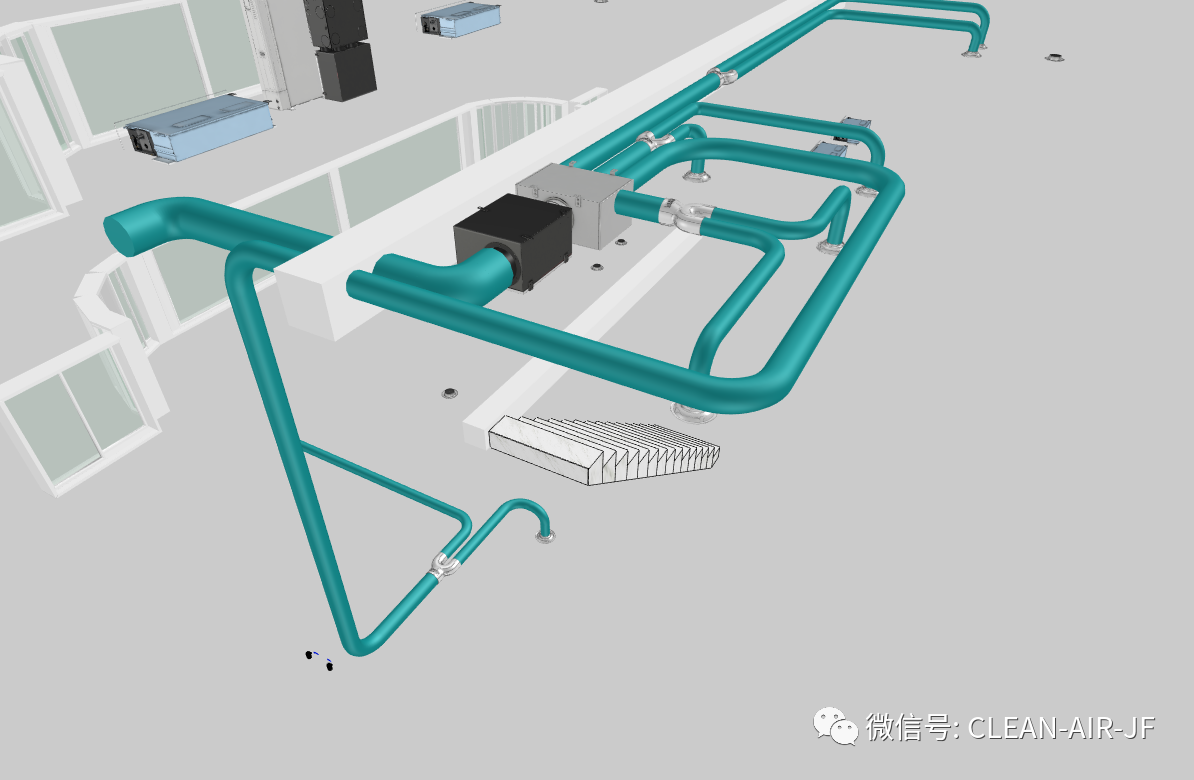

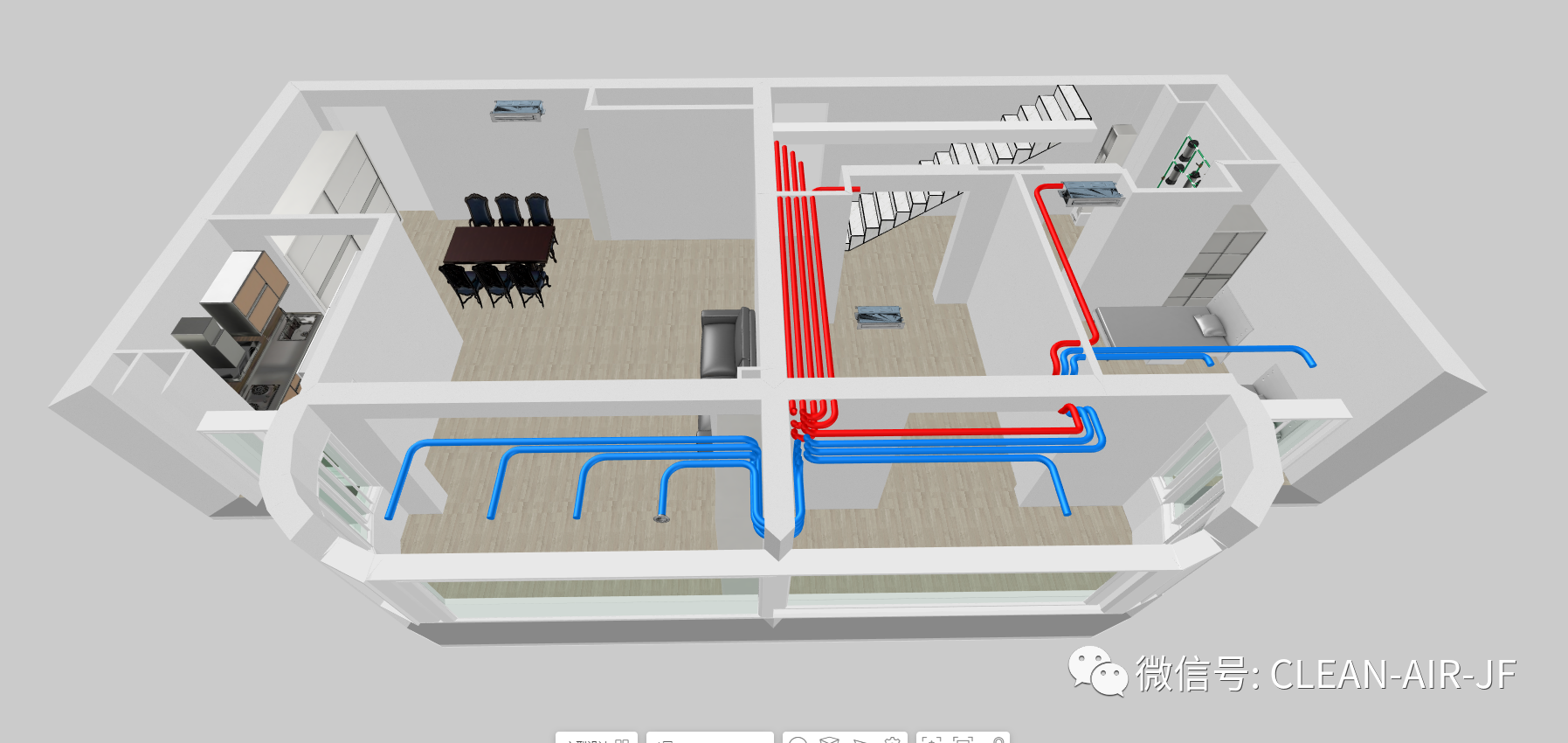

新风布局立体图一层

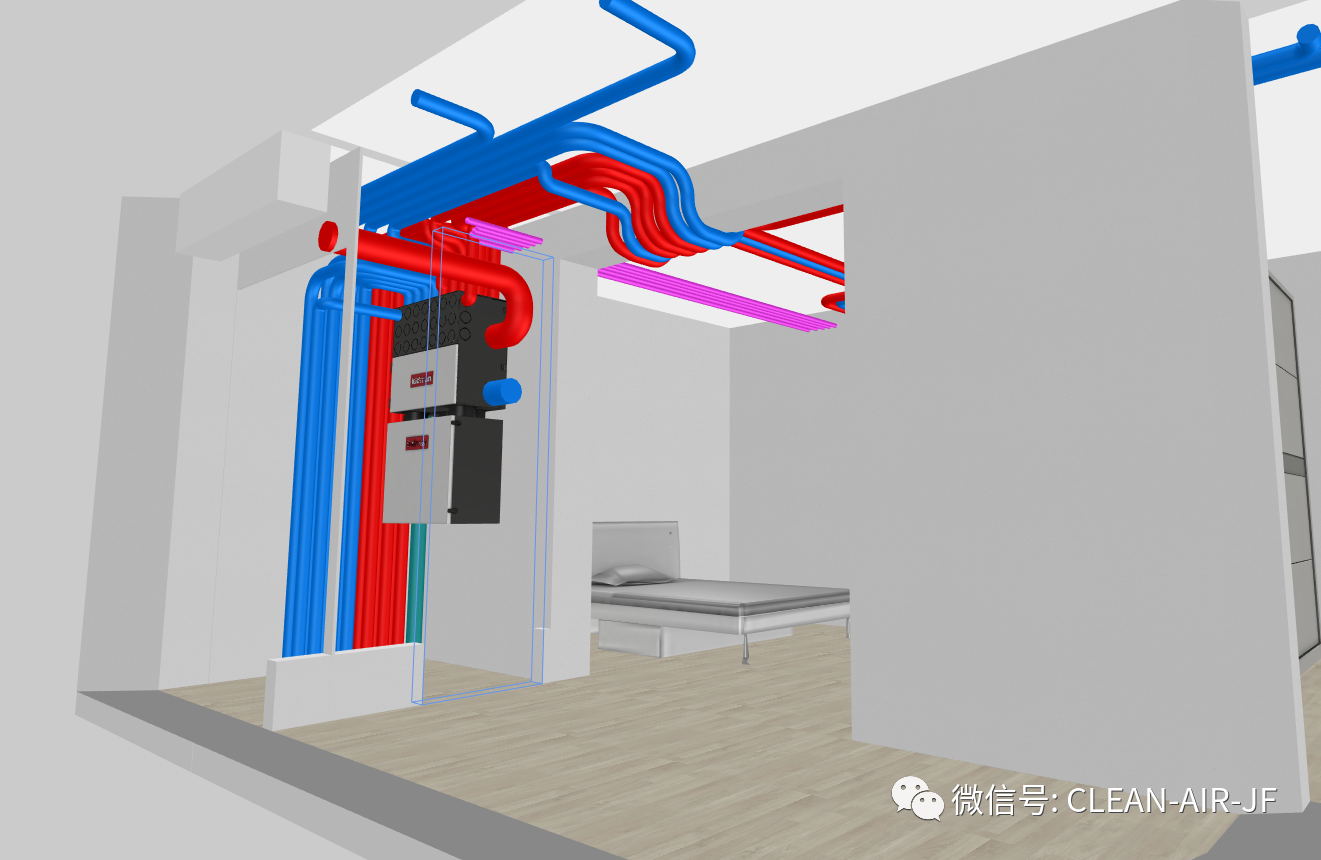

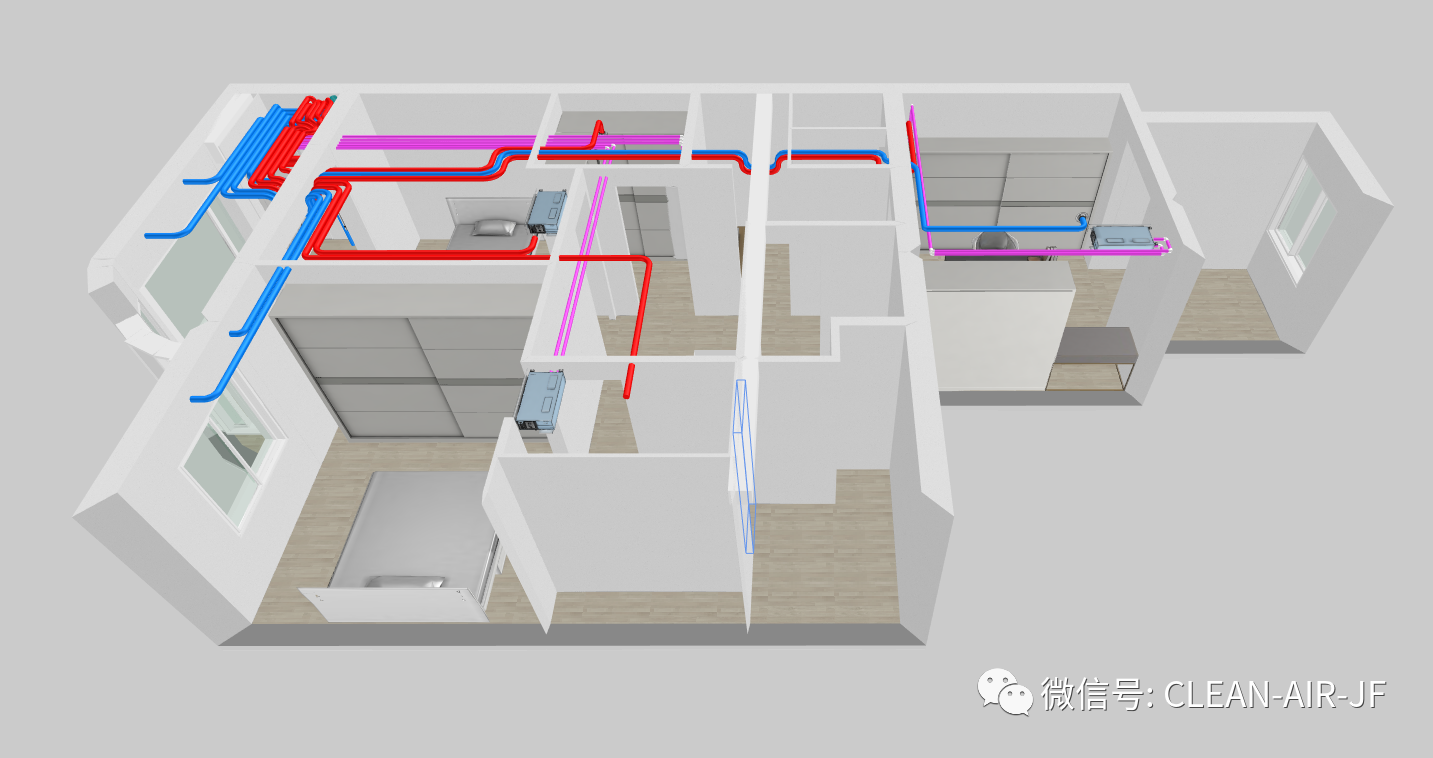

新风布局立体图二层

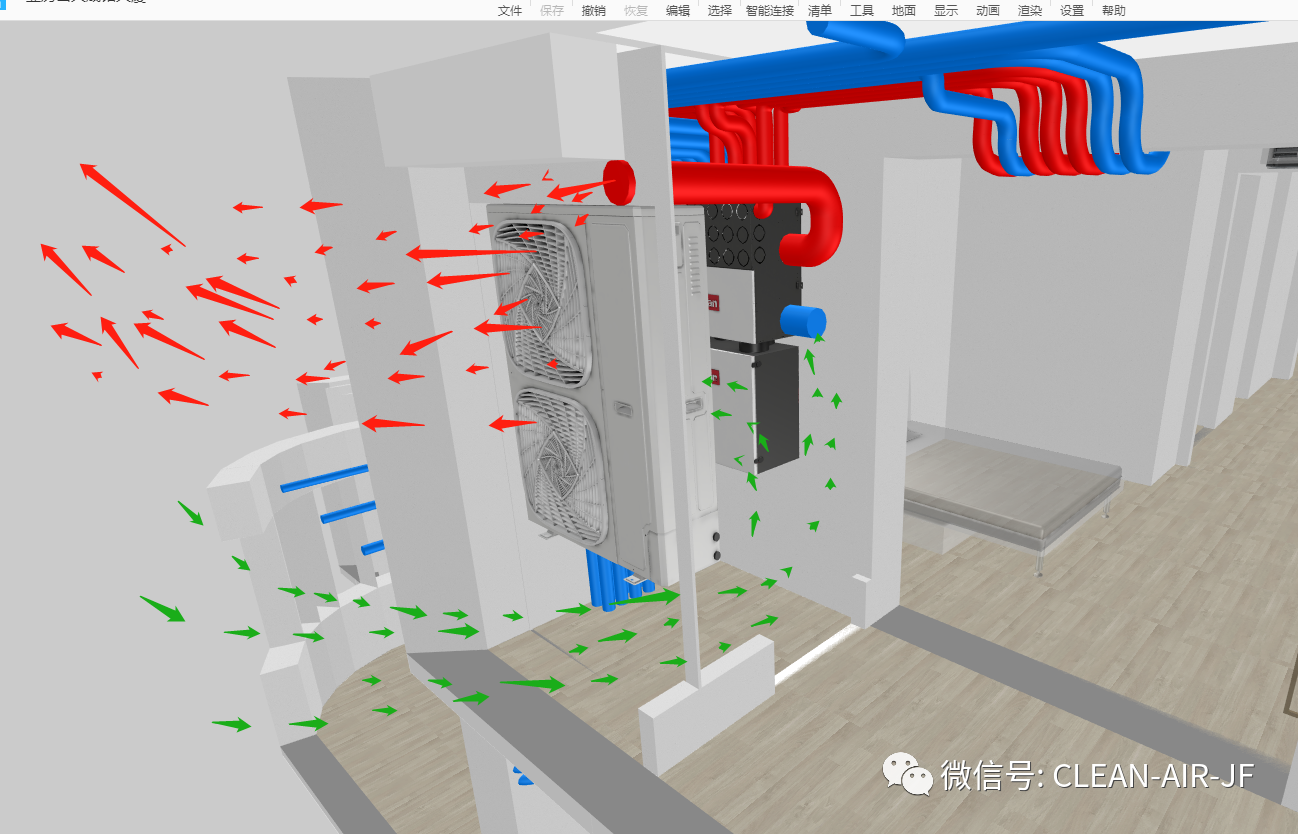

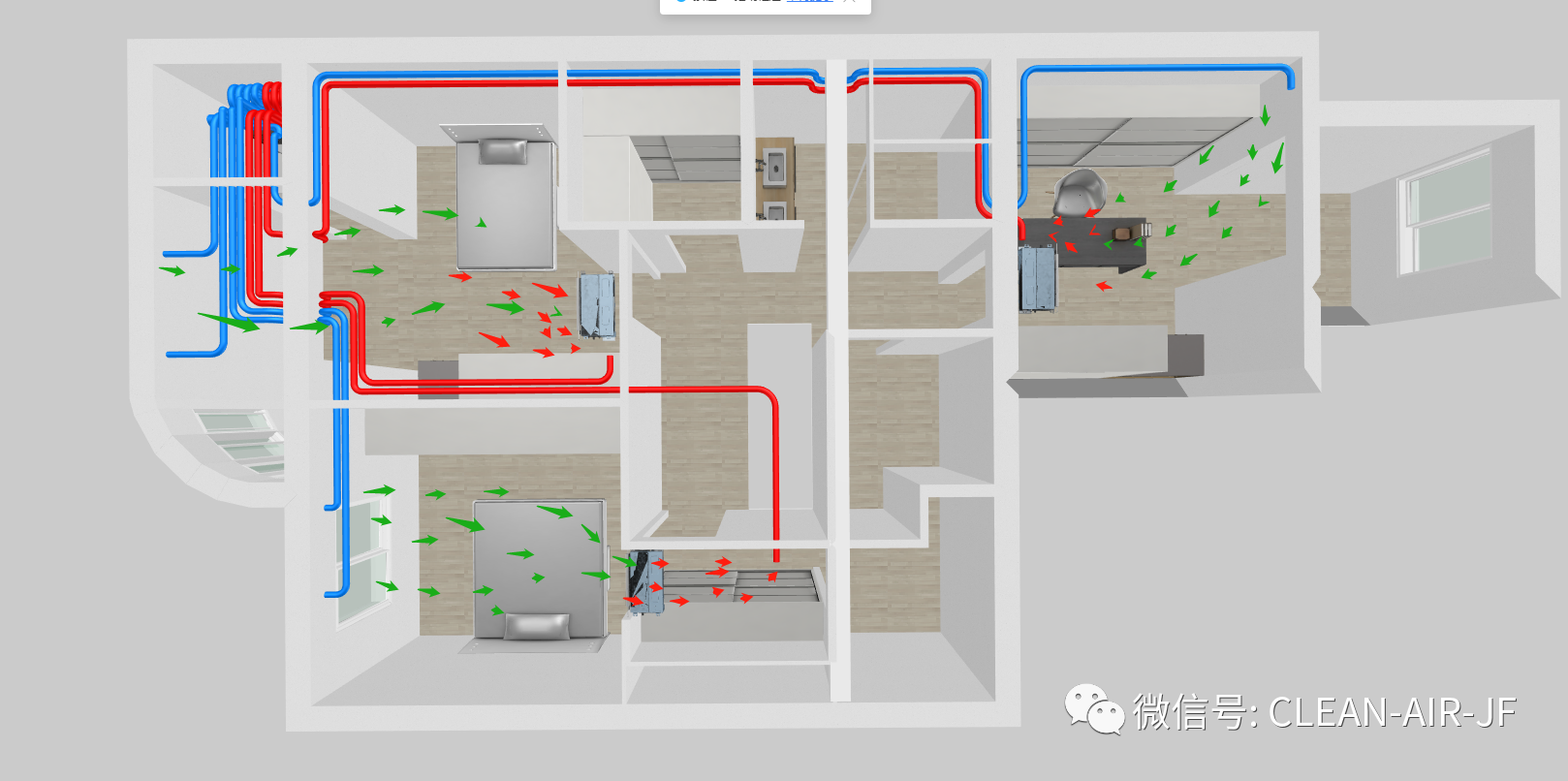

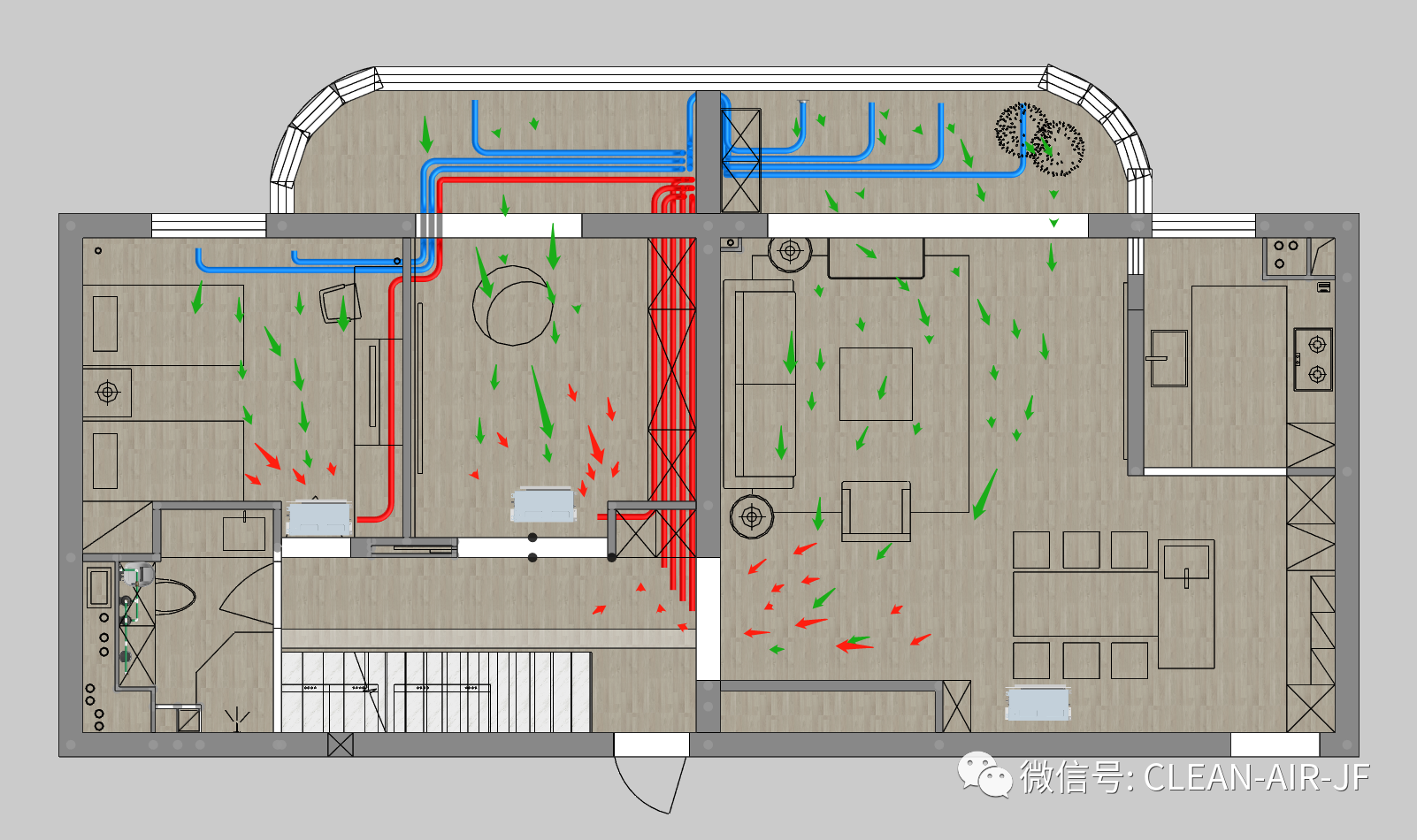

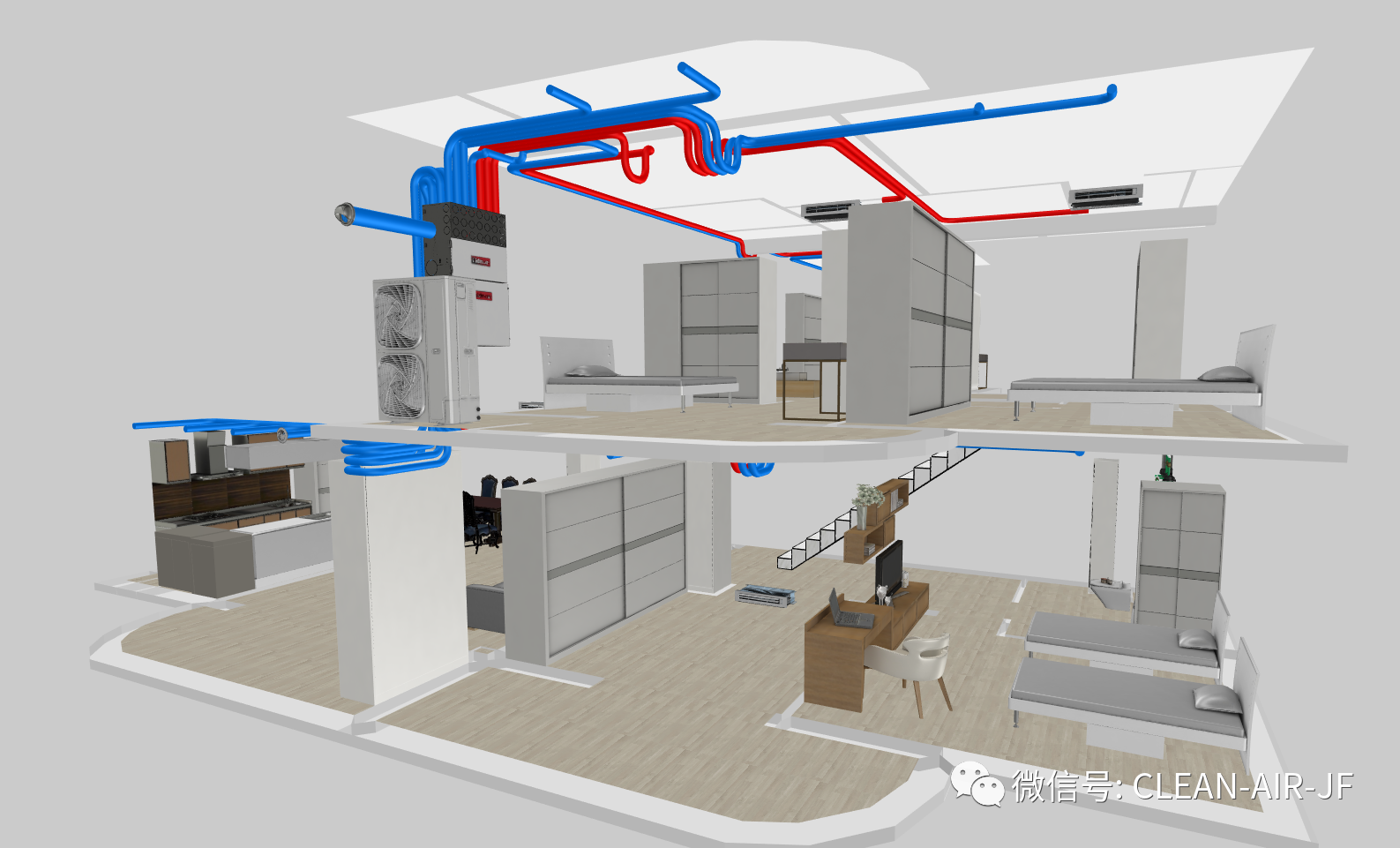

模拟新风气流组织

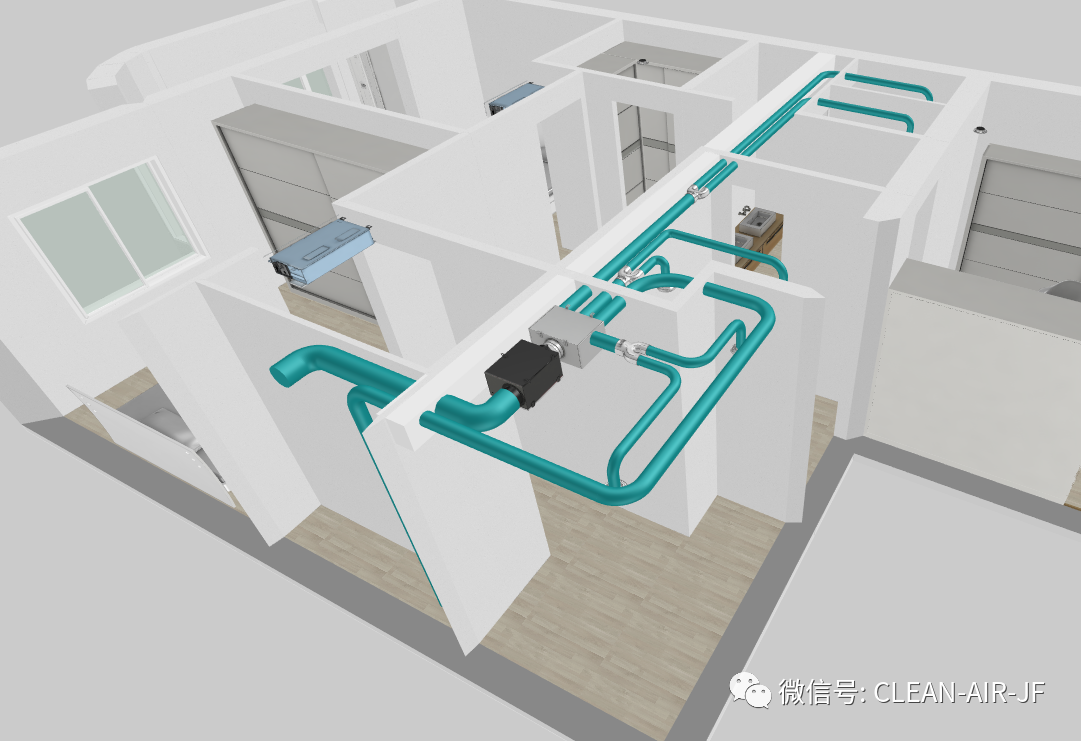

卫生间联动排风系统

更新2021/3/12：

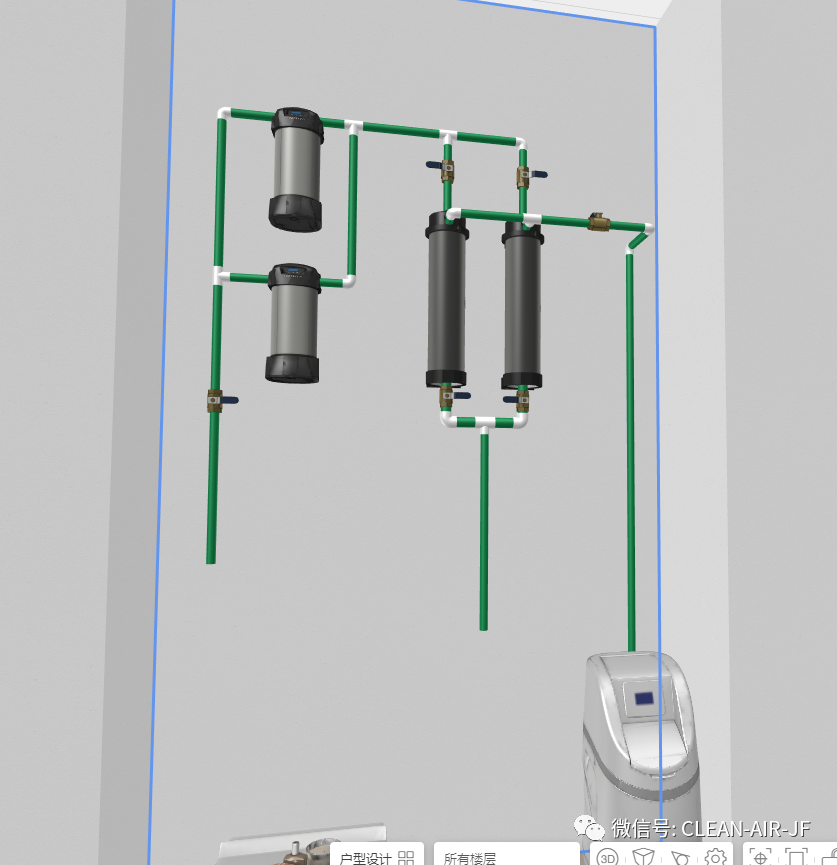

净水系统

施工部分

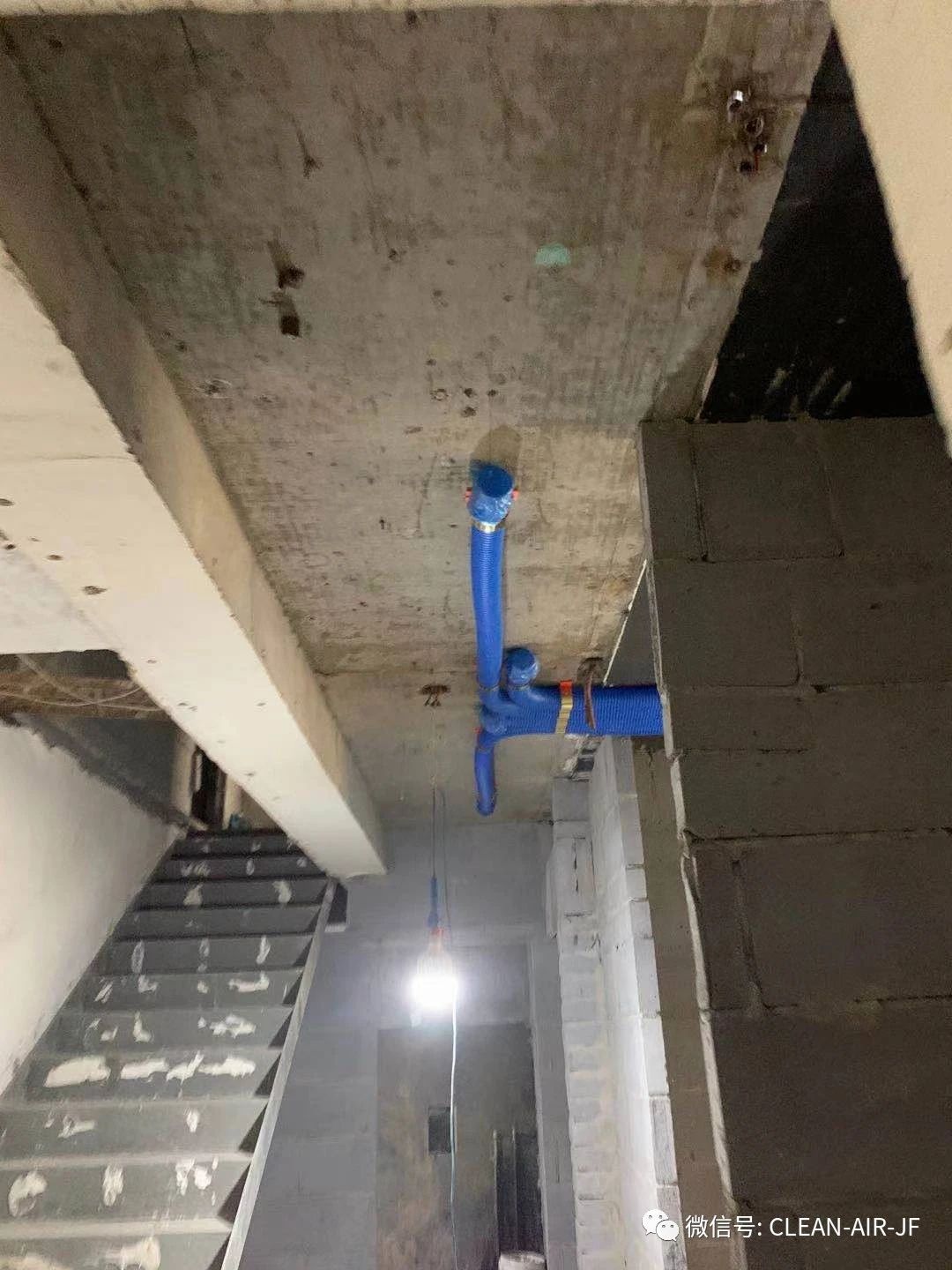

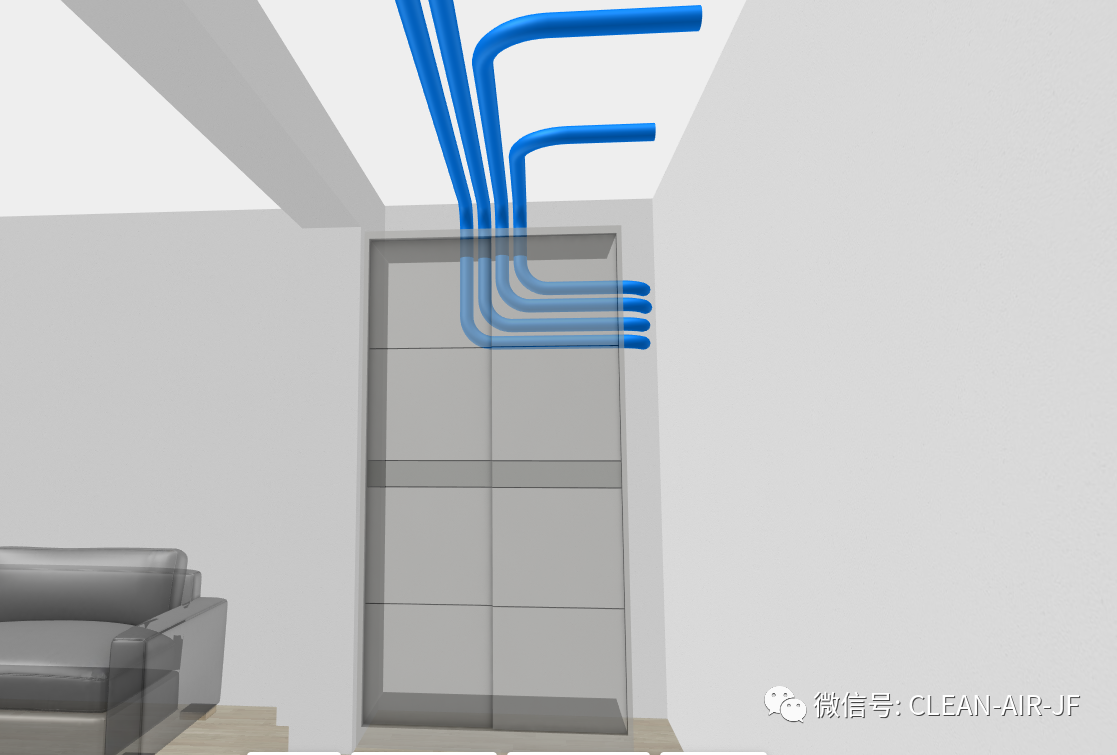

这个位置就是楼下 通过幕墙缝隙进入客厅区域的新风部分。

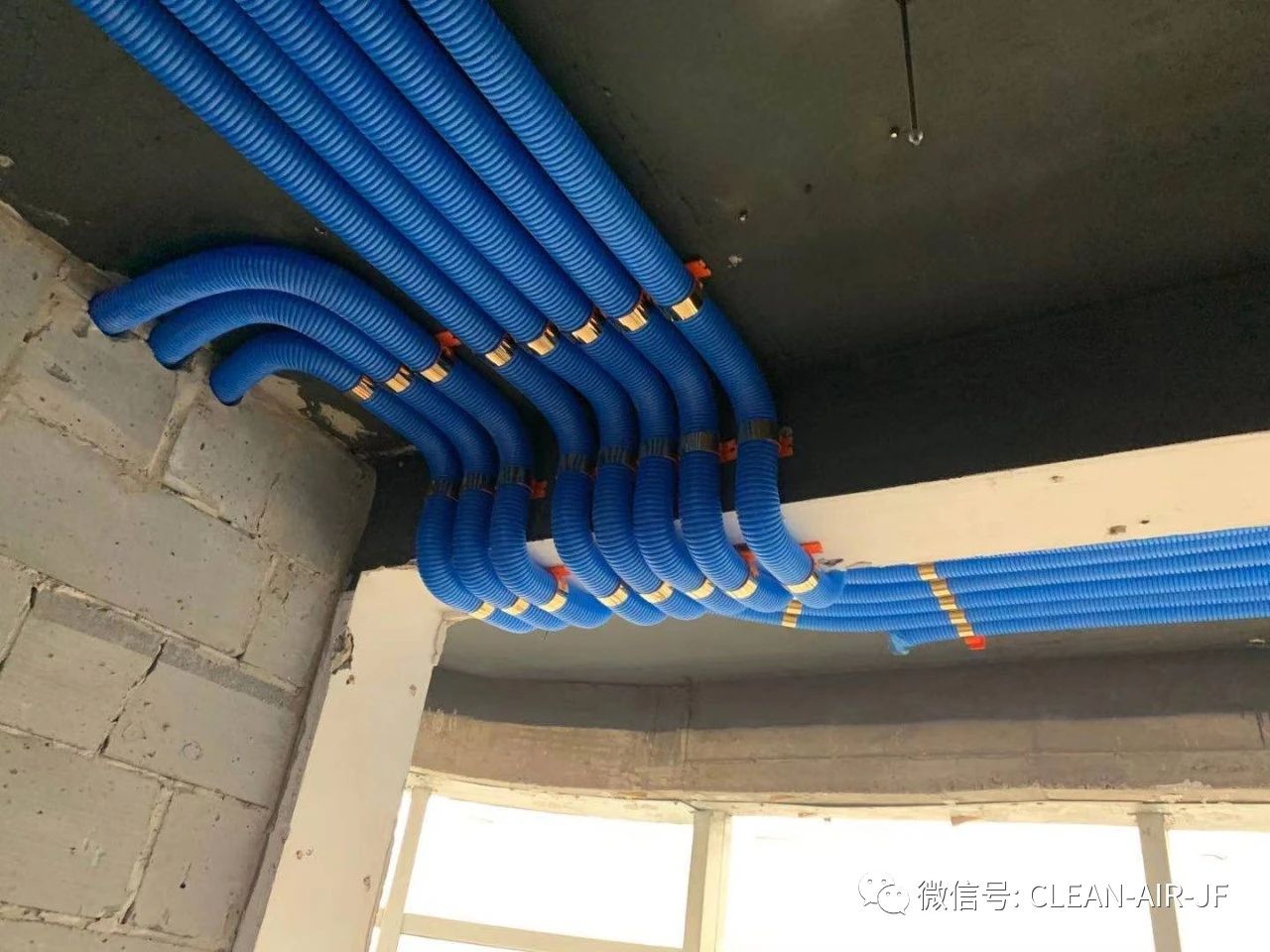

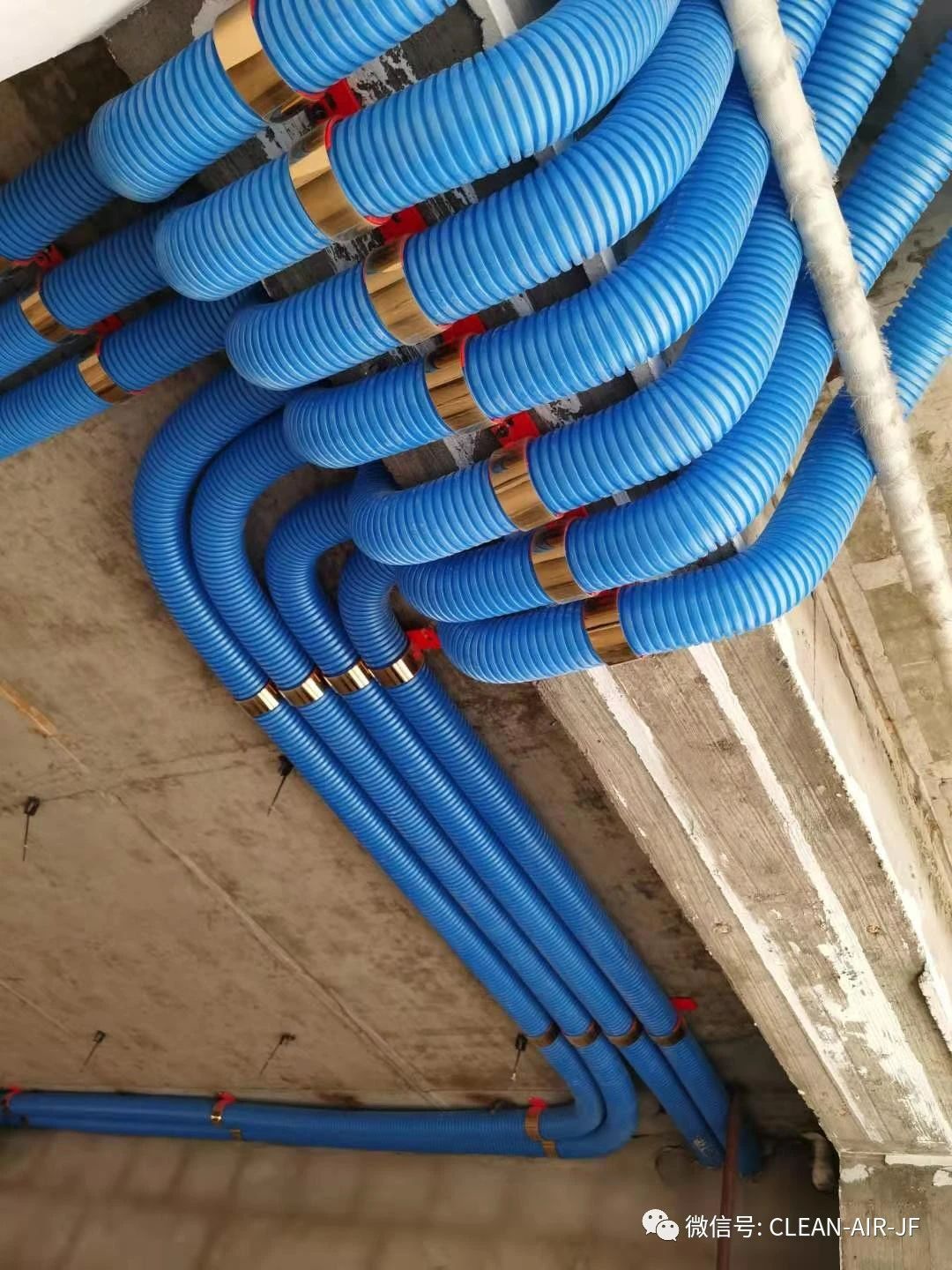

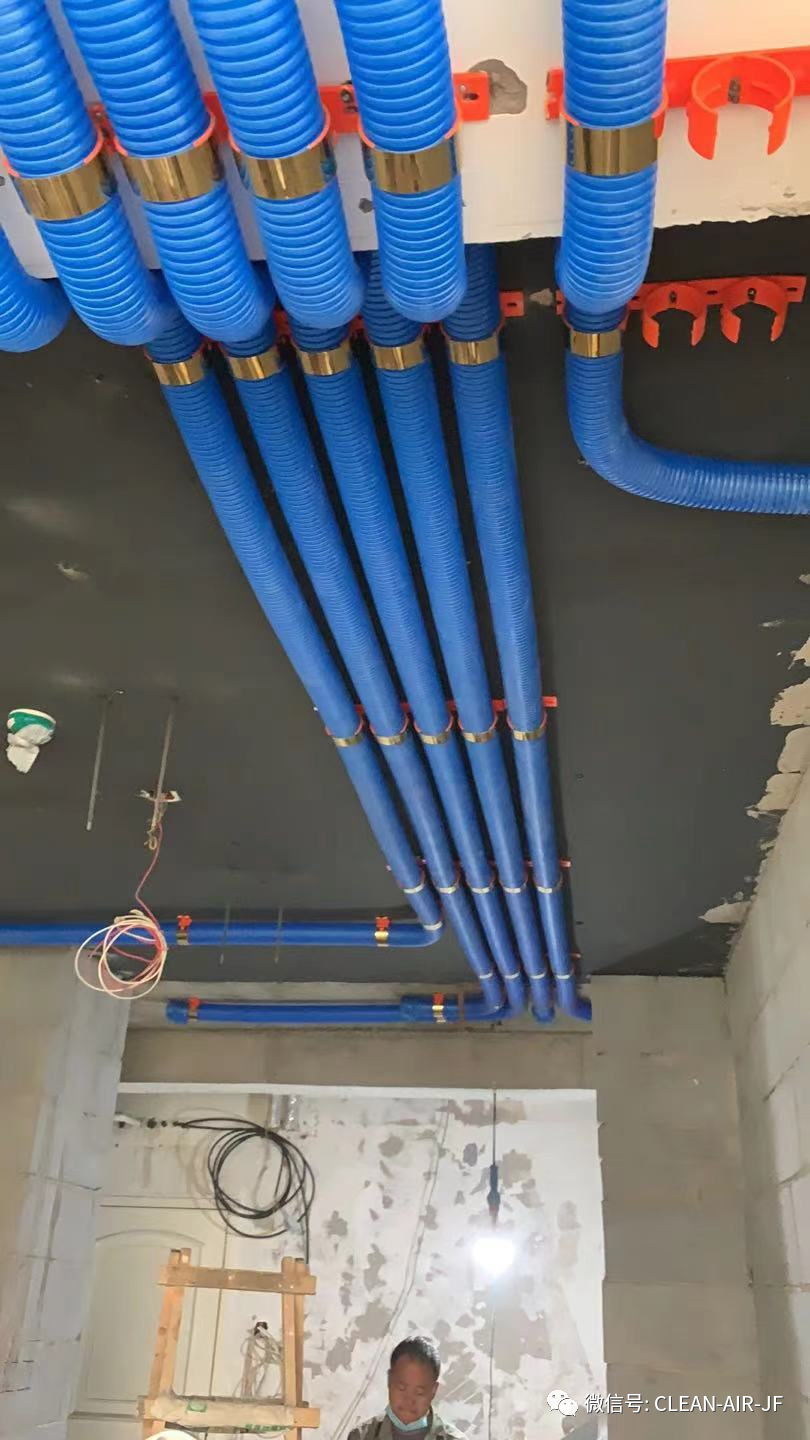

部分爬梁的位置

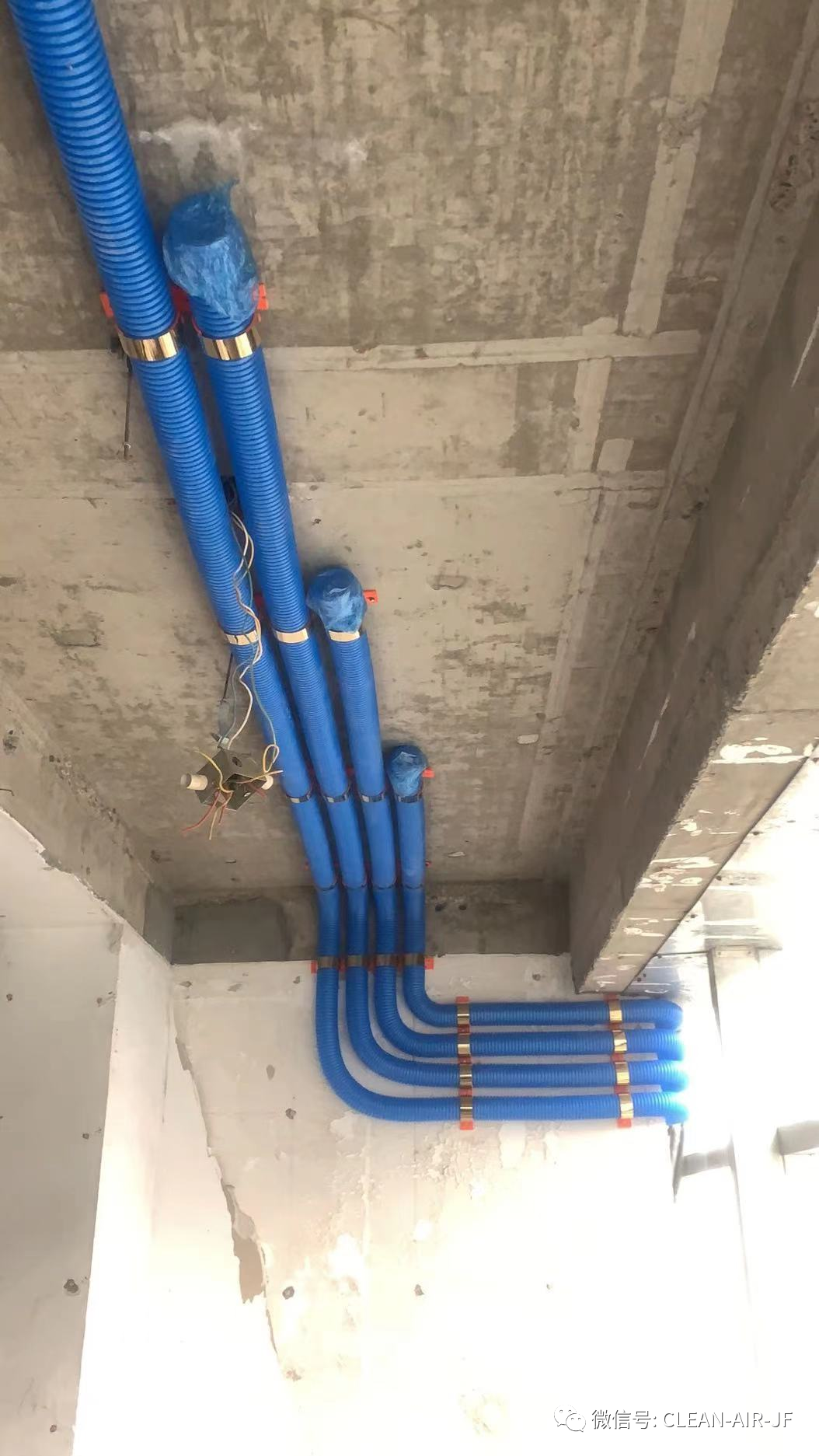

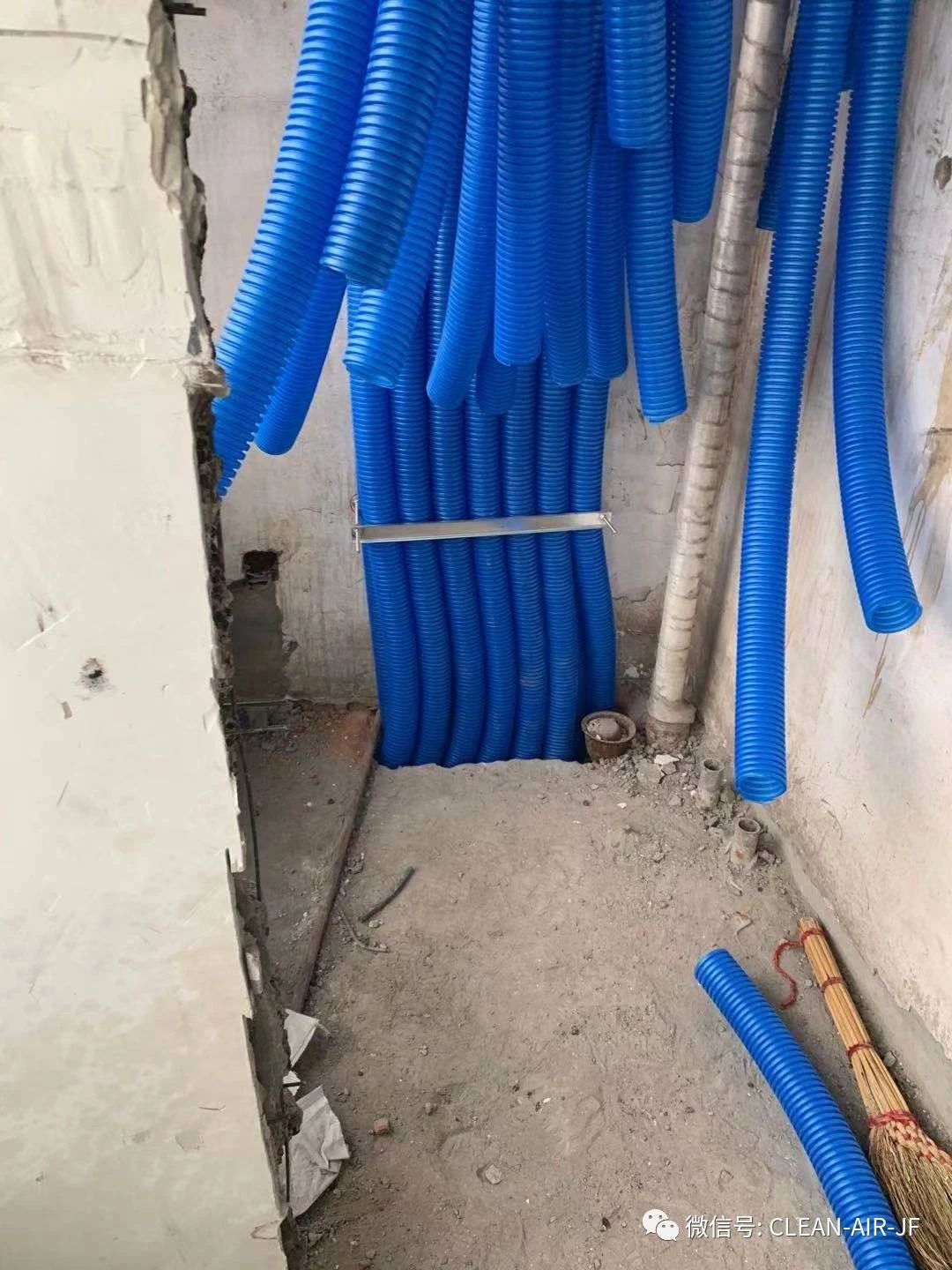

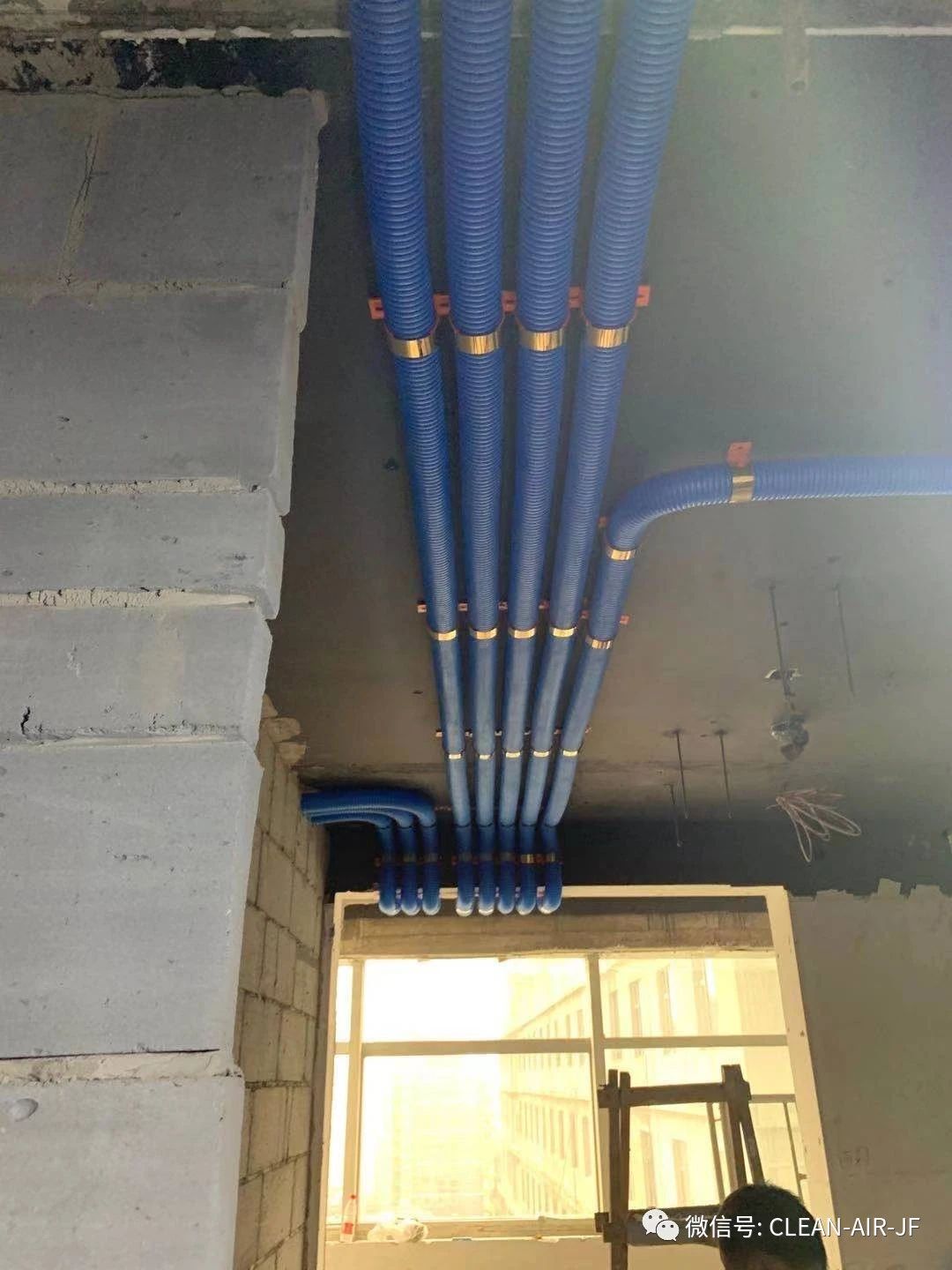

2层设备间，新风管路下到1层的位置。

1层的走廊回风区。

1层客厅阳台新风区域。

主机设备间的位置。空间是非常紧张的。

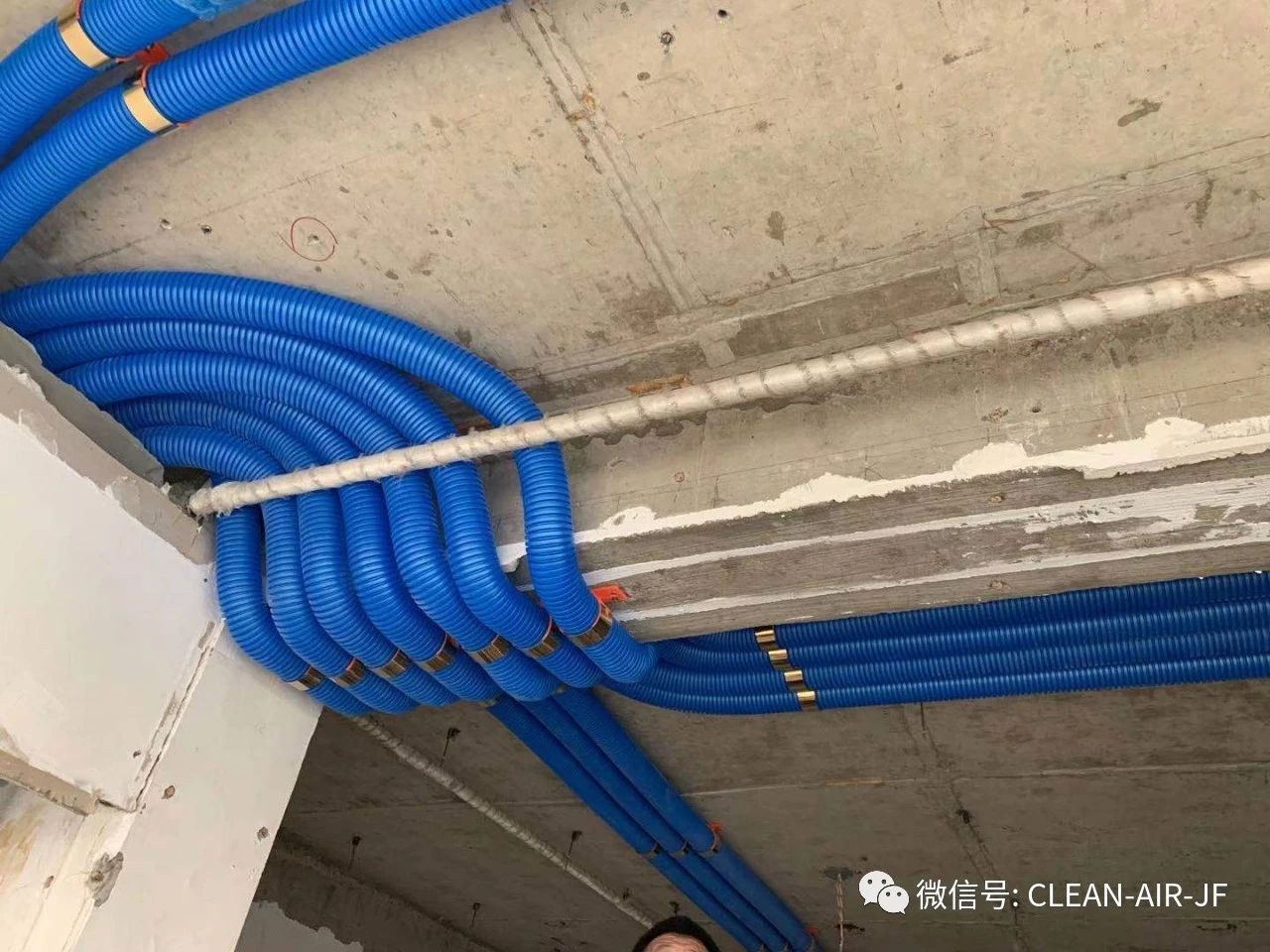

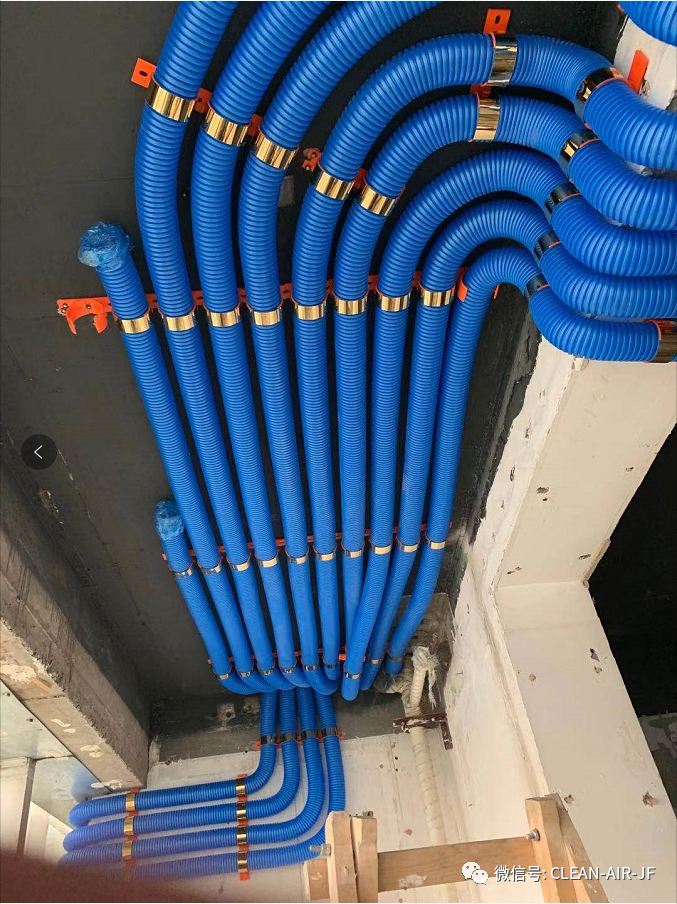

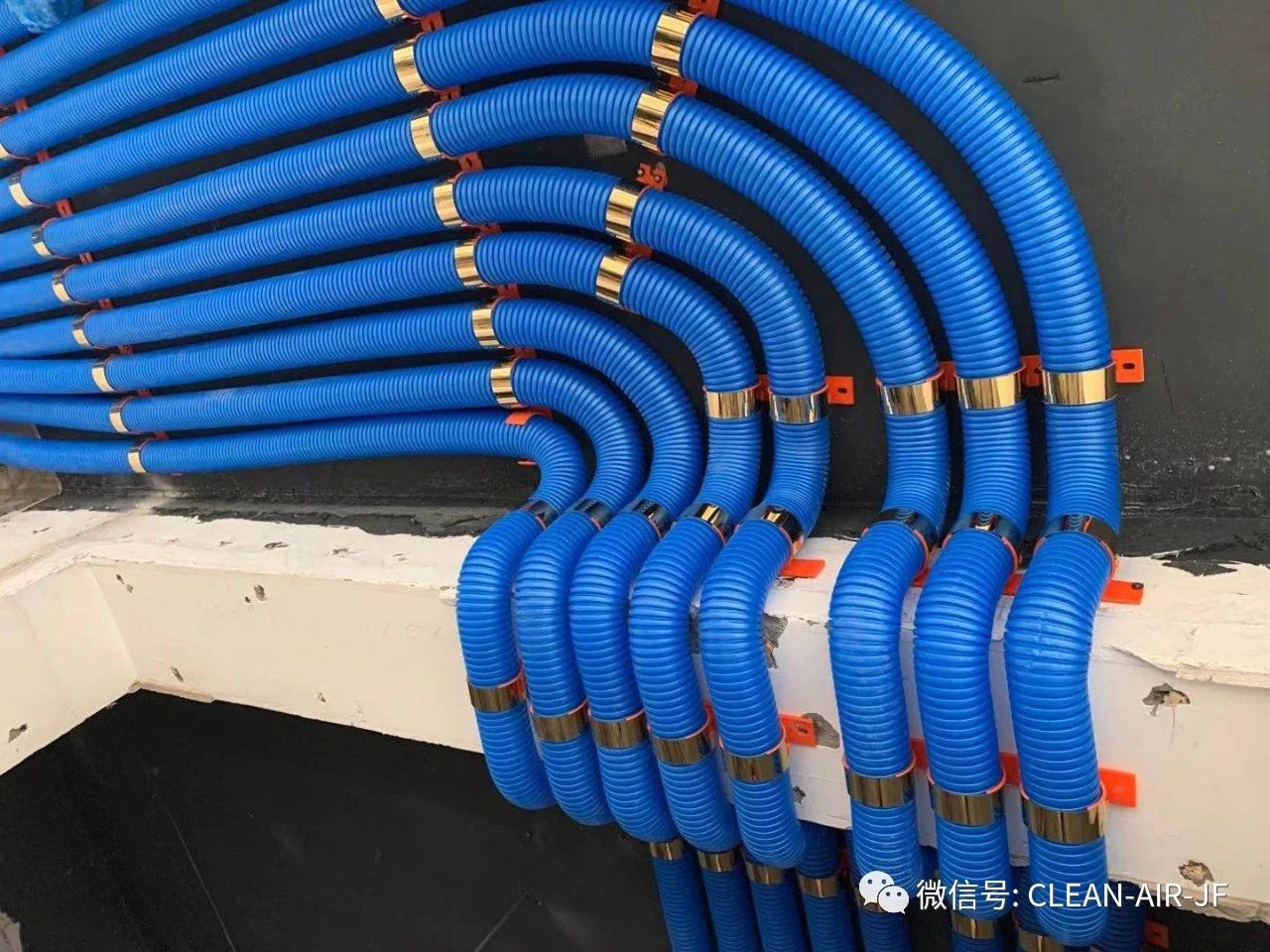

爬梁的一些细节。

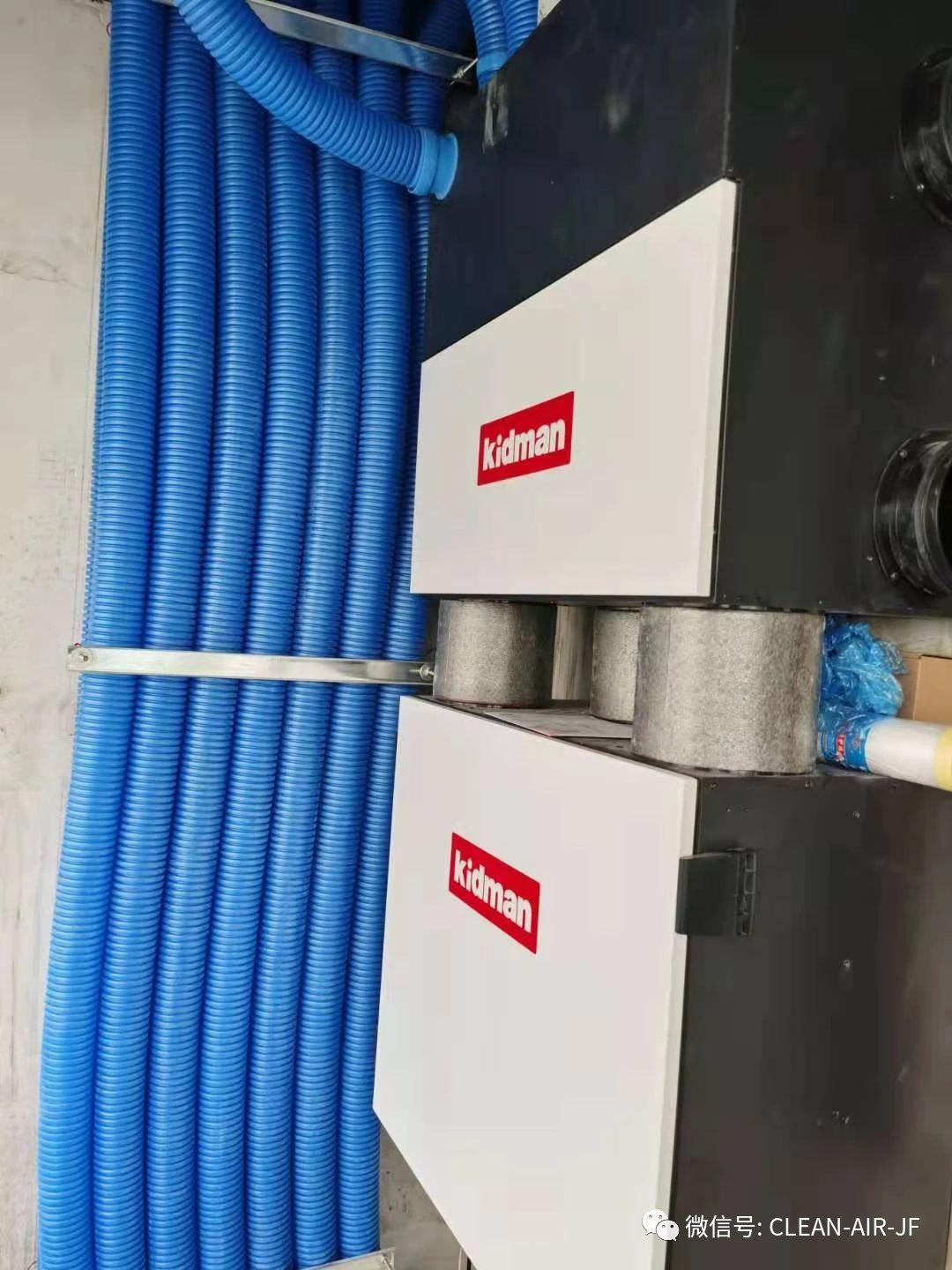

设备间安装好的基德曼索尔主机

风量验收：
