新风系统原理动图大全
2021-09-06       来源:互联网

一、什么是新风系统?分为几类?


户式新风系统

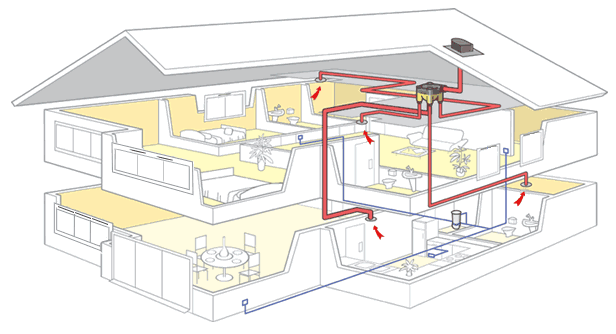

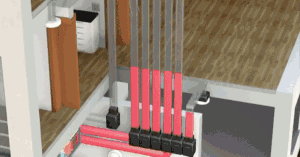

新风系统的工作动态图

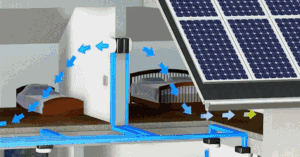

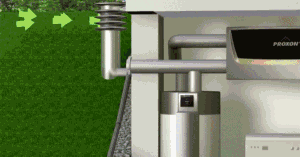

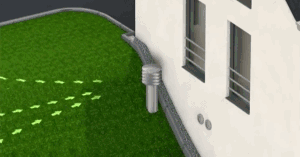

1、室外新鲜空气,通过进风口进入新风系统。

如下图:


2、空气置换、净化。


如下图:

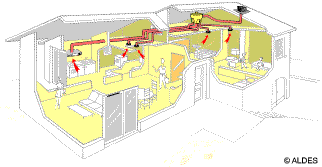

3、经过置换净化预热的新鲜空气通过置于吊顶内的送风系统输送空气。

如下图:

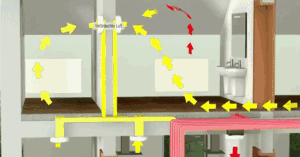

4、送风系统将室内外新鲜空气送入各卧室、起居室空间。

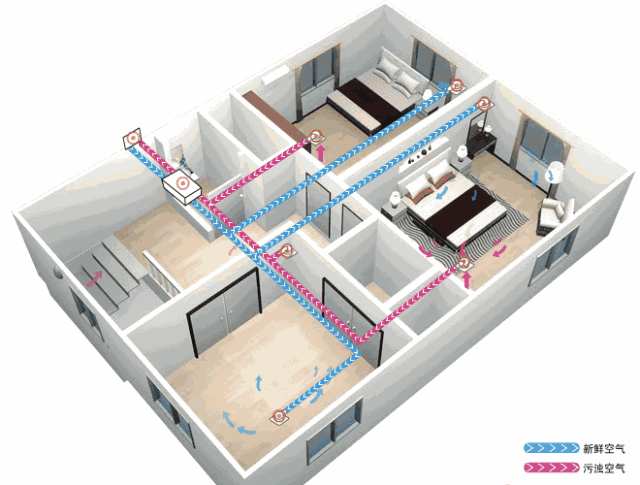

如下图:


5、污浊空气通过各卧室、起居室空间进入排风系统。

如下图:

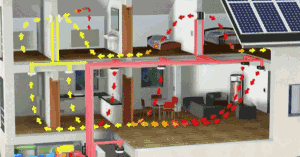

6、空气在室内整体循环示意图(冬天)。

如下图:


7、排气:污浊的空气由走廊、卫生间处通过排风口排出室外。

如下图:

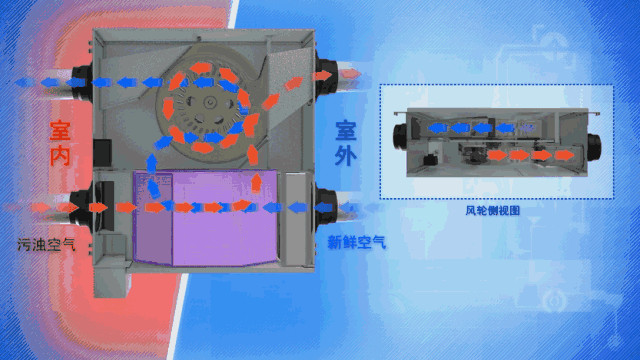

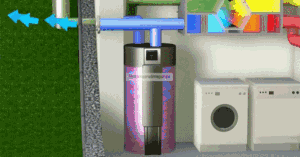

8、夏天模式:经过高性能空气质量交换器(热转换器)置换净化预冷的新鲜空气进入室内。

如下图:

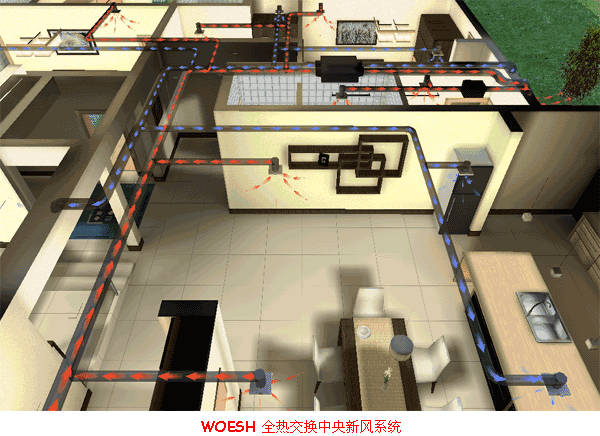

全热新风系统(顶送风)

更适合大多数公寓及别墅用户

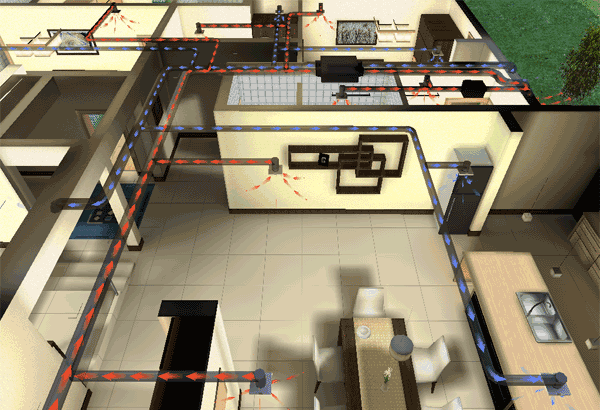

如下图:

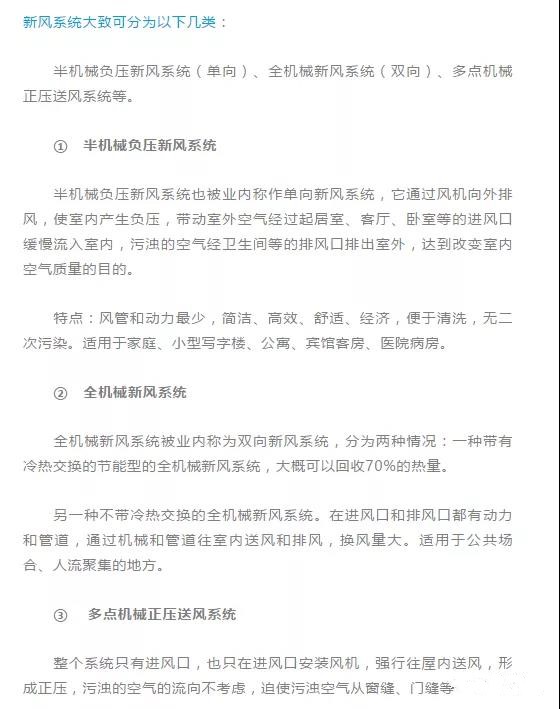

新风系统分类

1、按送风方式分类。

单向流新风系统(分正压送风和负压排风,空调负荷损失较大)



双向流新风系统(具备全热回收功能,空调系统较为节能)


2、按安装方式分类。

  • 中央管道新风系统(适合装修前安装)

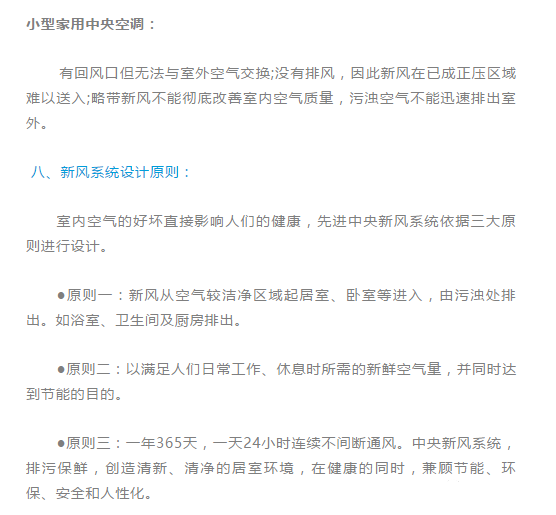

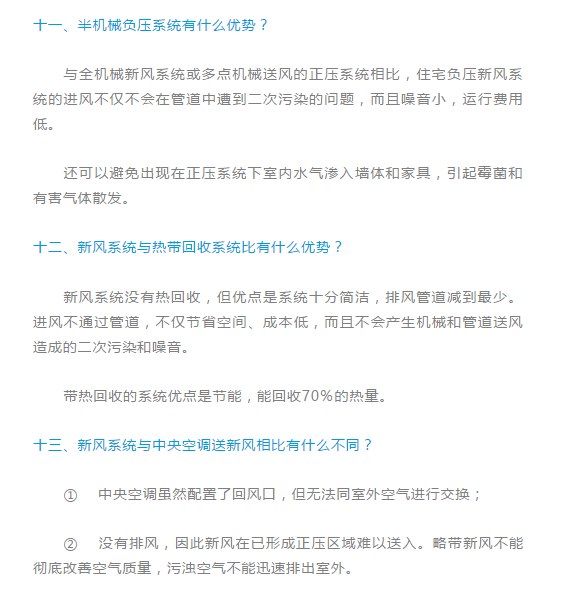

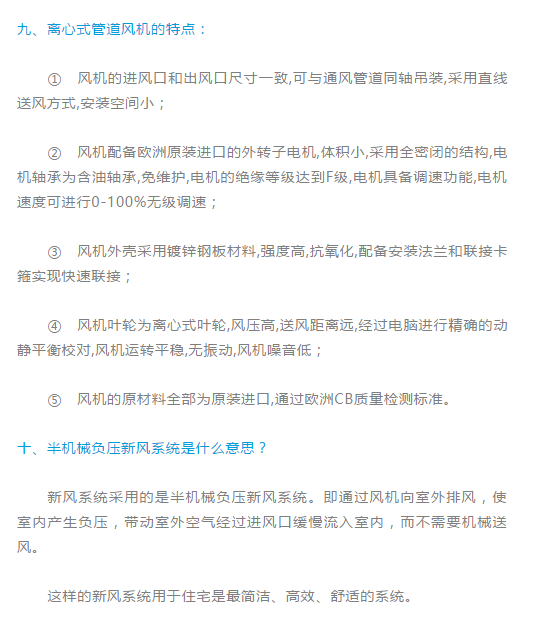

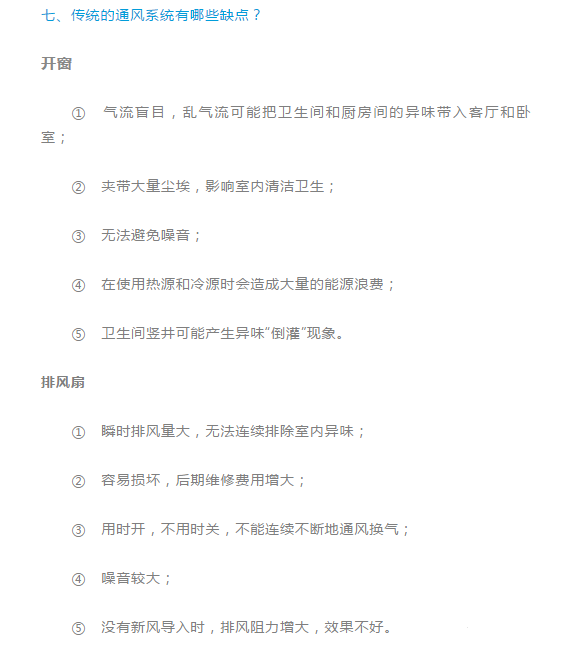

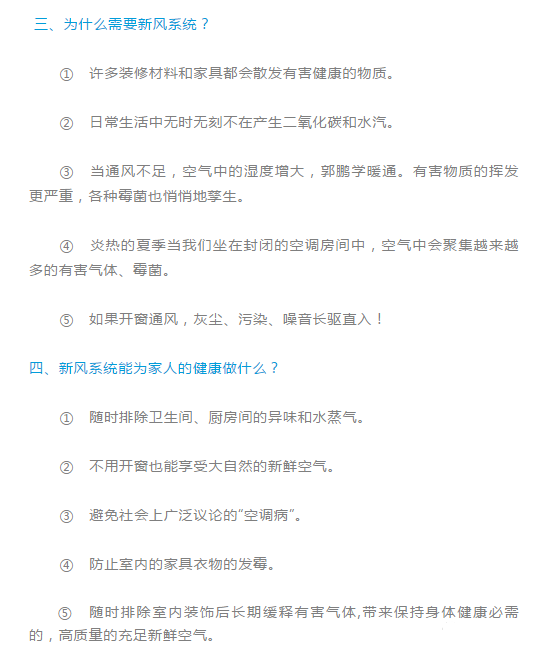

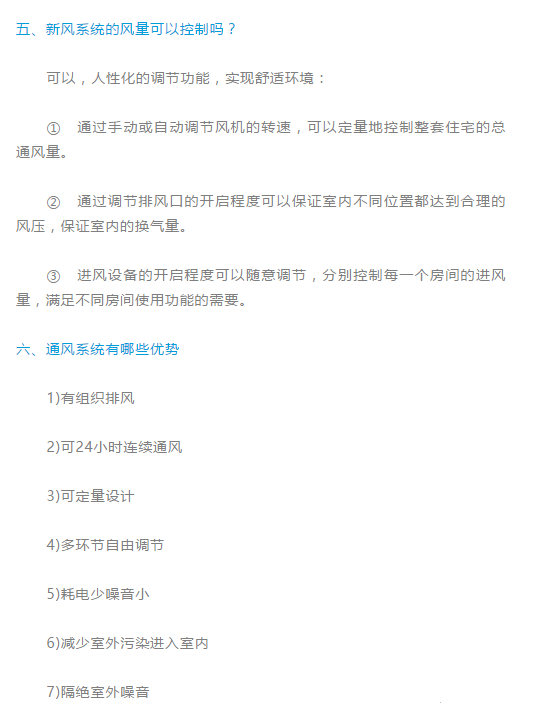

  • 单体壁挂新风系统(适合装修后安装)
